The Main Dimension of Each Kind of Pot Bearing
By browsing the introduction of the pot bearing product page, we learned that pot bearing can be divided into many different models due to the different production standards and product structures. In order to facilitate you to quickly find the specific specifications of the corresponding product model, we provide the following table of the main dimensions of the various types of pot bearing for your reference.
GPZ Highway Bridge Pot Bearing

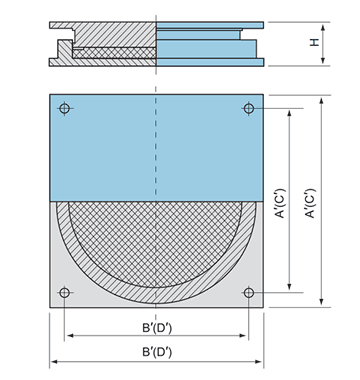

Bearing Level | Main Dimension (mm) | Weight (kg) | Anchor Bolt (mm) | ||||
---|---|---|---|---|---|---|---|
A(C) | A'(C') | B(D) | B'(D') | H | |||
GPZ1000GD | 305 | 240 | 305 | 240 | 65 | 31 | M16 × 160 |
GPZ1250GD | 330 | 260 | 330 | 260 | 70 | 39 | M16 × 160 |
GPZ1500GD | 370 | 290 | 370 | 290 | 80 | 57 | M16 × 160 |
GPZ2000GD | 410 | 320 | 410 | 320 | 85 | 73 | M20 × 200 |
GPZ2500GD | 465 | 360 | 465 | 360 | 95 | 105 | M20 × 200 |
GPZ3000GD | 515 | 400 | 515 | 400 | 105 | 144 | M24 × 240 |
GPZ3500GD | 545 | 430 | 545 | 430 | 115 | 174 | M24 × 240 |
GPZ4000GD | 590 | 460 | 590 | 460 | 125 | 221 | M30 × 300 |
GPZ5000GD | 660 | 500 | 660 | 500 | 135 | 297 | M30 × 300 |
GPZ6000GD | 725 | 570 | 725 | 570 | 145 | 383 | M30 × 300 |
GPZ7000GD | 780 | 610 | 780 | 610 | 155 | 478 | M36 × 360 |
GPZ8000GD | 820 | 650 | 820 | 650 | 165 | 562 | M36 × 360 |
GPZ9000GD | 875 | 690 | 875 | 690 | 175 | 676 | M42 × 420 |
GPZ10000GD | 930 | 730 | 930 | 730 | 185 | 815 | M42 × 420 |
GPZ12500GD | 1025 | 800 | 1025 | 800 | 195 | 1023 | M48 × 480 |
GPZ15000GD | 1135 | 900 | 1135 | 900 | 215 | 1405 | M48 × 480 |
GPZ17500GD | 1220 | 950 | 1220 | 950 | 225 | 1690 | M56 × 560 |
GPZ20000GD | 1305 | 1030 | 1305 | 1030 | 245 | 2091 | M56 × 560 |
GPZ22500GD | 1400 | 1100 | 1400 | 1100 | 260 | 2561 | M64 × 640 |
PGZ25000GD | 1480 | 1160 | 1480 | 1160 | 265 | 2890 | M64 × 640 |
GPZ27500GD | 1540 | 1220 | 1540 | 1220 | 270 | 3163 | M72 × 720 |
GPZ30000GD | 1610 | 1260 | 1610 | 1260 | 285 | 3680 | M72 × 720 |
GPZ32500GD | 1670 | 1340 | 1670 | 1340 | 290 | 3999 | M72 × 720 |
GPZ35000GD | 1740 | 1360 | 1740 | 1360 | 305 | 4630 | M80 × 800 |
GPZ37500GD | 1800 | 1440 | 1800 | 1440 | 310 | 5011 | M80 × 800 |
GPZ40000GD | 1870 | 1480 | 1870 | 1480 | 315 | 5446 | M80 × 800 |
GPZ45000GD | 2000 | 1600 | 2000 | 1600 | 330 | 6588 | M90 × 900 |
GPZ50000GD | 2080 | 1660 | 2080 | 1660 | 335 | 7173 | M90 × 900 |

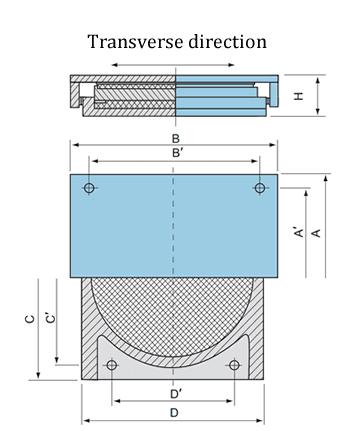

Bearing Level | Main Dimension (mm) | Weight (kg) | Anchor Bolt (mm) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
A | A' | B | B' | C(D) | C' | D' | H | |||
GPZ1000 DX | 450/550 | 380/480 | 370 | 250 | 305 | 260 | 180 | 70 | 48/53 | M16 × 160 |
GPZ1250 DX | 480/580 | 410/510 | 395 | 275 | 330 | 280 | 210 | 75 | 59/65 | M16 × 160 |
GPZ1500 DX | 500/600 | 430/530 | 430 | 310 | 370 | 310 | 240 | 85 | 80/87 | M16 × 160 |
GPZ2000 DX | 560/660 | 480/580 | 480 | 340 | 410 | 350 | 270 | 90 | 105/114 | M20 × 200 |
GPZ2500 DX | 590/690 | 510/610 | 530 | 390 | 465 | 380 | 320 | 100 | 141/152 | M20 × 200 |
GPZ3000 DX | 640/740 | 560/660 | 600 | 435 | 515 | 420 | 340 | 110 | 199/213 | M24 × 240 |
GPZ3500 DX | 770/870 | 690/790 | 630 | 465 | 545 | 450 | 370 | 120 | 256/271 | M24 × 240 |
GPZ4000 DX | 820/920 | 730/830 | 670 | 495 | 590 | 480 | 400 | 130 | 316/333 | M30 × 300 |
GPZ5000 DX | 870/970 | 780/880 | 755 | 560 | 660 | 540 | 440 | 140 | 432/445 | M30 × 300 |
GPZ6000 DX | 920/1020 | 830/930 | 815 | 620 | 725 | 600 | 500 | 150 | 524/549 | M30 × 300 |
GPZ7000 DX | 1000/1100 | 890/990 | 885 | 650 | 780 | 640 | 510 | 160 | 668/698 | M36 × 360 |
GPZ8000 DX | 1040/1140 | 930/1030 | 925 | 690 | 820 | 680 | 550 | 170 | 773/806 | M36 × 360 |
GPZ9000 DX | 1090/1190 | 960/1060 | 975 | 730 | 875 | 720 | 590 | 180 | 910/946 | M42 × 420 |
GPZ10000 DX | 1230/1330 | 1100/1200 | 1025 | 780 | 930 | 770 | 640 | 190 | 1108/1148 | M42 × 420 |
GPZ12500 DX | 1330/1430 | 1200/1300 | 1165 | 860 | 1025 | 850 | 690 | 200 | 1446/1494 | M48 × 480 |
GPZ15000 DX | 1400/1500 | 1260/1360 | 1256 | 960 | 1135 | 940 | 790 | 220 | 1886/1944 | M48 × 480 |
GPZ17500 DX | 1490/1590 | 1340/1440 | 1345 | 1030 | 1220 | 1000 | 860 | 230 | 2232/2296 | M56 × 560 |
GPZ20000 DX | 1550/1650 | 1400/1500 | 1425 | 1110 | 1305 | 1080 | 940 | 250 | 2695/2767 | M56 × 560 |
GPZ22500 DX | 1630/1730 | 1470/1570 | 1475 | 1200 | 1400 | 1160 | 960 | 265 | 3126/3210 | M64 × 640 |
GPZ25000 DX | 1680/1780 | 1520/1620 | 1550 | 1280 | 1480 | 1200 | 1000 | 270 | 3487/3565 | M64 × 640 |
GPZ27500 DX | 1750/1850 | 1570/1670 | 1610 | 1320 | 1540 | 1280 | 1060 | 275 | 3813/3895 | M72 × 720 |
GPZ30000 DX | 1800/1900 | 1630/1730 | 1685 | 1390 | 1610 | 1340 | 1100 | 290 | 4421/5414 | M72 × 720 |
GPZ32500 DX | 1950/2050 | 1780/1880 | 1745 | 1450 | 1670 | 1400 | 1160 | 295 | 4876/4973 | M72 × 720 |
GPZ35000 DX | 2025/2125 | 1840/1940 | 1820 | 1500 | 1740 | 1440 | 1180 | 310 | 5649/5759 | M80 × 800 |
GPZ37500 DX | 2075/2175 | 1890/1990 | 1880 | 1560 | 1800 | 1500 | 1240 | 315 | 6073/6186 | M80 × 800 |
GPZ40000 DX | 2125/2225 | 1940/2040 | 1945 | 1630 | 1870 | 1540 | 1280 | 320 | 6570/6687 | M80 × 800 |
GPZ45000 DX | 2260/2360 | 2060/2160 | 2080 | 1740 | 2000 | 1660 | 1380 | 335 | 7902/8036 | M90 × 900 |
GPZ50000 DX | 2310/2410 | 2110/2210 | 2155 | 1810 | 2080 | 1700 | 1400 | 340 | 8580/8720 | M90 × 900 |

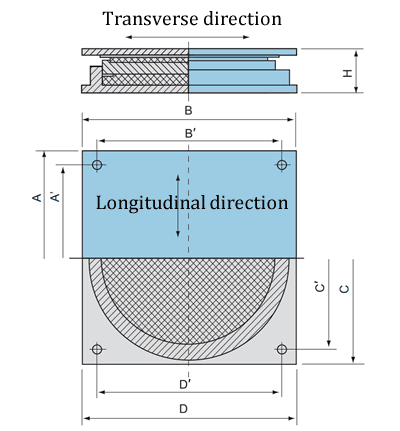

Bearing Level | Main Dimension (mm) | Weight (kg) | Anchor Bolt (mm) | ||||||
---|---|---|---|---|---|---|---|---|---|
A | A' | B | B' | C(D) | C'(D') | H | |||
GPZ1000SX | 450/550 | 380/480 | 305 | 240 | 305 | 240 | 70 | 34/37 | M16 × 160 |
GPZ1250SX | 480/580 | 410/510 | 330 | 260 | 330 | 260 | 75 | 43/46 | M16 × 160 |
GPZ1500SX | 500/600 | 430/530 | 370 | 290 | 370 | 290 | 85 | 61/66 | M16 × 160 |
GPZ2000SX | 560/660 | 480/580 | 410 | 320 | 410 | 320 | 90 | 79/84 | M20 × 200 |
GPZ2500SX | 590/690 | 510/610 | 465 | 360 | 465 | 360 | 100 | 111/118 | M20 × 200 |
GPZ3000SX | 640/740 | 560/660 | 515 | 400 | 515 | 400 | 110 | 152/161 | M24 × 240 |
GPZ3500SX | 770/870 | 690/790 | 545 | 430 | 545 | 430 | 120 | 197/207 | M24 × 240 |
GPZ4000SX | 820/920 | 730/830 | 590 | 460 | 590 | 460 | 130 | 248/260 | M30 × 300 |
GPZ5000SX | 870/970 | 780/880 | 660 | 500 | 660 | 500 | 140 | 326/342 | M30 × 300 |
GPZ6000SX | 920/1020 | 830/930 | 725 | 570 | 725 | 570 | 150 | 416/432 | M30 × 300 |
GPZ7000SX | 1000/1100 | 890/990 | 780 | 610 | 780 | 610 | 160 | 522/541 | M36 × 360 |
GPZ8000SX | 1040/1140 | 930/1030 | 820 | 650 | 820 | 650 | 170 | 611/632 | M36 × 360 |
GPZ9000SX | 1090/1190 | 960/1060 | 875 | 690 | 875 | 690 | 180 | 730/755 | M42 × 420 |
GPZ10000SX | 1230/1330 | 1100/1200 | 930 | 730 | 930 | 730 | 190 | 901/929 | M42 × 420 |
GPZ12500SX | 1330/1430 | 1200/1300 | 1025 | 800 | 1025 | 800 | 200 | 1120/1151 | M48 × 480 |
GPZ15000SX | 1400/1500 | 1260/1360 | 1135 | 900 | 1135 | 900 | 220 | 1514/1554 | M48 × 480 |
GPZ17500SX | 1490/1590 | 1340/1440 | 1220 | 950 | 1220 | 950 | 230 | 1814/1859 | M56 × 560 |
GPZ20000SX | 1550/1650 | 1400/1500 | 1305 | 1030 | 1305 | 1030 | 250 | 2129/2270 | M56 × 560 |
GPZ22500SX | 1630/1730 | 1470/1570 | 1400 | 1100 | 1400 | 1100 | 265 | 2570/2588 | M64 × 640 |
GPZ25000SX | 1680/1780 | 1520/1620 | 1480 | 1160 | 1480 | 1160 | 270 | 2899/2901 | M64 × 640 |
GPZ27500SX | 1750/1850 | 1570/1670 | 1540 | 1350 | 1540 | 1220 | 275 | 3173/3175 | M72 × 720 |
GPZ30000SX | 1800/1900 | 1630/1730 | 1610 | 1410 | 1610 | 1260 | 290 | 3691/3693 | M72 × 720 |
GPZ32500SX | 1950/2050 | 1780/1880 | 1670 | 1470 | 1670 | 1340 | 295 | 4013/4058 | M72 × 720 |
GPZ35000SX | 2025/2125 | 1840/1940 | 1740 | 1530 | 1740 | 1360 | 310 | 4644/4679 | M80 × 800 |
GPZ37500SX | 2075/2175 | 1890/1990 | 1800 | 1580 | 1800 | 1440 | 315 | 5026/5054 | M80 × 800 |
GPZ40000SX | 2125/2225 | 1940/2040 | 1870 | 1640 | 1870 | 1480 | 320 | 5462/5473 | M80 × 800 |
GPZ45000SX | 2260/2360 | 2060/2160 | 2000 | 1750 | 2000 | 1600 | 335 | 6605/6608 | M90 × 900 |
GPZ50000SX | 2310/2410 | 2110/2210 | 2080 | 1820 | 2080 | 1660 | 340 | 7191/7194 | M90 × 900 |
GPZ (Ⅱ) Highway Bridge Pot Bearing

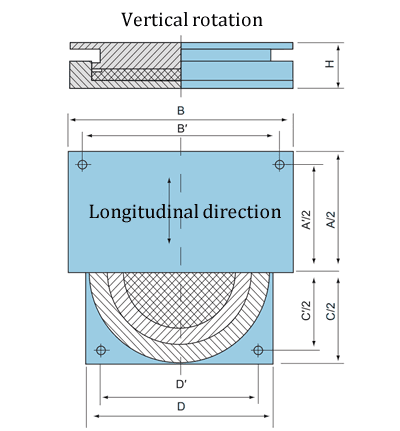

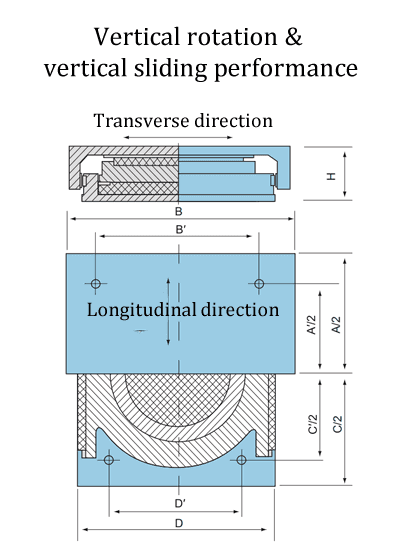

Specification (MN) | Main Dimension (mm) | Weight (kg) | Anchor Bolt (mm) | ||||
---|---|---|---|---|---|---|---|
A(B) | A'(B') | C(D) | C'(D') | H | |||
GPZ( Ⅱ )0.8GD | 250 | 210 | 250 | 210 | 75 | 25.3 | M16 × 250 |
GPZ( Ⅱ )1.0GD | 280 | 235 | 280 | 235 | 80 | 33.7 | M16 × 250 |
GPZ( Ⅱ )1.25GD | 310 | 260 | 310 | 260 | 85 | 44.6 | M16 × 250 |
GPZ( Ⅱ )1.5GD | 340 | 290 | 340 | 290 | 90 | 56.6 | M16 × 250 |
GPZ( Ⅱ )2GD | 390 | 330 | 390 | 330 | 95 | 78.9 | M16 × 250 |
GPZ( Ⅱ )2.5GD | 435 | 370 | 435 | 370 | 100 | 104.4 | M16 × 250 |
GPZ( Ⅱ )3GD | 475 | 400 | 475 | 400 | 105 | 131.0 | M20 × 250 |
GPZ( Ⅱ )3.5GD | 510 | 430 | 510 | 430 | 110 | 157.5 | M20 × 250 |
GPZ( Ⅱ )4GD | 545 | 460 | 545 | 460 | 115 | 187.3 | M20 × 250 |
GPZ( Ⅱ )5GD | 610 | 520 | 610 | 520 | 130 | 265.4 | M24 × 300 |
GPZ( Ⅱ )6GD | 670 | 570 | 670 | 570 | 140 | 347.5 | M24 × 300 |
GPZ( Ⅱ )7GD | 720 | 610 | 720 | 610 | 150 | 428.0 | M24 × 300 |
GPZ( Ⅱ )8GD | 770 | 650 | 770 | 650 | 155 | 508.7 | M30 × 300 |
GPZ( Ⅱ )9GD | 815 | 690 | 815 | 690 | 160 | 592.1 | M30 × 300 |
GPZ( Ⅱ )10GD | 860 | 730 | 860 | 730 | 170 | 697.0 | M30 × 300 |
GPZ( Ⅱ )12.5GD | 960 | 810 | 960 | 810 | 185 | 946.6 | M36 × 350 |
GPZ( Ⅱ )15GD | 1050 | 890 | 1050 | 890 | 200 | 1226.6 | M36 × 350 |
GPZ( Ⅱ )17.5GD | 1135 | 960 | 1135 | 960 | 210 | 1496.6 | M36 × 350 |
GPZ( Ⅱ )20GD | 1220 | 1040 | 1220 | 1040 | 230 | 1896.0 | M42 × 350 |
GPZ( Ⅱ )22.5GD | 1290 | 1100 | 1290 | 1100 | 240 | 2217.2 | M42 × 350 |
GPZ( Ⅱ )25GD | 1360 | 1150 | 1360 | 1150 | 250 | 2565.6 | M48 × 400 |
GPZ( Ⅱ )27.5GD | 1430 | 1220 | 1430 | 1220 | 260 | 2929.8 | M48 × 400 |
GPZ( Ⅱ )30GD | 1490 | 1270 | 1490 | 1270 | 270 | 3295.3 | M48 × 400 |
GPZ( Ⅱ )32.5GD | 1550 | 1320 | 1550 | 1320 | 280 | 3708.5 | M56 × 400 |
GPZ( Ⅱ )35GD | 1610 | 1370 | 1610 | 1370 | 290 | 4154.1 | M56 × 400 |
GPZ( Ⅱ )37.5GD | 1670 | 1420 | 1670 | 1420 | 300 | 4609.5 | M56 × 400 |
GPZ( Ⅱ )40GD | 1720 | 1460 | 1720 | 1460 | 310 | 5050.2 | M56 × 400 |
GPZ( Ⅱ )45GD | 1830 | 1560 | 1830 | 1560 | 320 | 5856.3 | M64 × 450 |
GPZ( Ⅱ ) 50GD | 1920 | 1630 | 1920 | 1630 | 335 | 6743.8 | M64 × 450 |
GPZ( Ⅱ )55GD | 2020 | 1720 | 2020 | 1720 | 350 | 7827.4 | M72 × 450 |
GPZ( Ⅱ )60GD | 2100 | 1790 | 2100 | 1790 | 365 | 8817.0 | M72 × 450 |
Specification (MN) | Main Dimension (mm) | Weight (kg) | Anchor Bolt (mm) | ||||
---|---|---|---|---|---|---|---|
A(B) | A'(B') | C(D) | C'(D') | H | |||
GPZ( Ⅱ )0.8GD | 250 | 210 | 250 | 210 | 75 | 25.3 | M16 × 250 |
GPZ( Ⅱ )1.0GD | 280 | 235 | 280 | 235 | 80 | 33.7 | M16 × 250 |
GPZ( Ⅱ )1.25GD | 310 | 260 | 310 | 260 | 85 | 44.6 | M16 × 250 |
GPZ( Ⅱ )1.5GD | 340 | 290 | 340 | 290 | 90 | 56.6 | M16 × 250 |
GPZ( Ⅱ )2GD | 390 | 330 | 390 | 330 | 95 | 78.9 | M16 × 250 |
GPZ( Ⅱ )2.5GD | 435 | 370 | 435 | 370 | 100 | 104.4 | M16 × 250 |
GPZ( Ⅱ )3GD | 475 | 400 | 475 | 400 | 105 | 131.0 | M20 × 250 |
GPZ( Ⅱ )3.5GD | 510 | 430 | 510 | 430 | 110 | 157.5 | M20 × 250 |
GPZ( Ⅱ )4GD | 545 | 460 | 545 | 460 | 115 | 187.3 | M20 × 250 |
GPZ( Ⅱ )5GD | 610 | 520 | 610 | 520 | 130 | 265.4 | M24 × 300 |
GPZ( Ⅱ )6GD | 670 | 570 | 670 | 570 | 140 | 347.5 | M24 × 300 |
GPZ( Ⅱ )7GD | 720 | 610 | 720 | 610 | 150 | 428.0 | M24 × 300 |
GPZ( Ⅱ )8GD | 770 | 650 | 770 | 650 | 155 | 508.7 | M30 × 300 |
GPZ( Ⅱ )9GD | 815 | 690 | 815 | 690 | 160 | 592.1 | M30 × 300 |
GPZ( Ⅱ )10GD | 860 | 730 | 860 | 730 | 170 | 697.0 | M30 × 300 |
GPZ( Ⅱ )12.5GD | 960 | 810 | 960 | 810 | 185 | 946.6 | M36 × 350 |
GPZ( Ⅱ )15GD | 1050 | 890 | 1050 | 890 | 200 | 1226.6 | M36 × 350 |
GPZ( Ⅱ )17.5GD | 1135 | 960 | 1135 | 960 | 210 | 1496.6 | M36 × 350 |
GPZ( Ⅱ )20GD | 1220 | 1040 | 1220 | 1040 | 230 | 1896.0 | M42 × 350 |
GPZ( Ⅱ )22.5GD | 1290 | 1100 | 1290 | 1100 | 240 | 2217.2 | M42 × 350 |
GPZ( Ⅱ )25GD | 1360 | 1150 | 1360 | 1150 | 250 | 2565.6 | M48 × 400 |
GPZ( Ⅱ )27.5GD | 1430 | 1220 | 1430 | 1220 | 260 | 2929.8 | M48 × 400 |
GPZ( Ⅱ )30GD | 1490 | 1270 | 1490 | 1270 | 270 | 3295.3 | M48 × 400 |
GPZ( Ⅱ )32.5GD | 1550 | 1320 | 1550 | 1320 | 280 | 3708.5 | M56 × 400 |
GPZ( Ⅱ )35GD | 1610 | 1370 | 1610 | 1370 | 290 | 4154.1 | M56 × 400 |
GPZ( Ⅱ )37.5GD | 1670 | 1420 | 1670 | 1420 | 300 | 4609.5 | M56 × 400 |
GPZ( Ⅱ )40GD | 1720 | 1460 | 1720 | 1460 | 310 | 5050.2 | M56 × 400 |
GPZ( Ⅱ )45GD | 1830 | 1560 | 1830 | 1560 | 320 | 5856.3 | M64 × 450 |
GPZ( Ⅱ ) 50GD | 1920 | 1630 | 1920 | 1630 | 335 | 6743.8 | M64 × 450 |
GPZ( Ⅱ )55GD | 2020 | 1720 | 2020 | 1720 | 350 | 7827.4 | M72 × 450 |
GPZ( Ⅱ )60GD | 2100 | 1790 | 2100 | 1790 | 365 | 8817.0 | M72 × 450 |

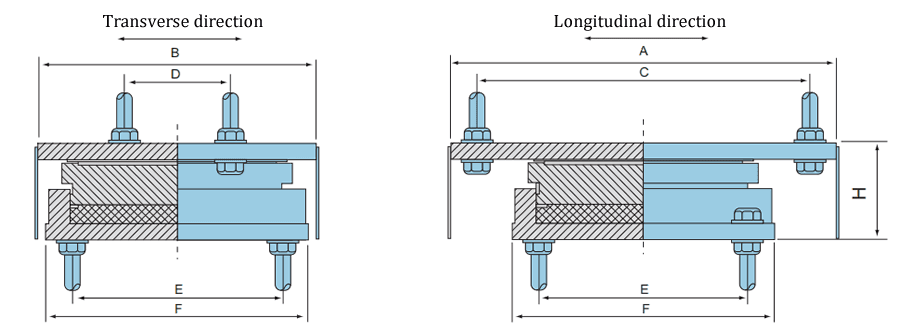

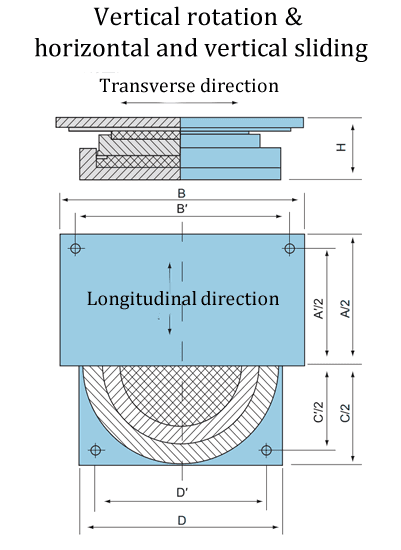

Specification (MN) | Longitudinal Displacement (mm) | Lateral Displacement (mm) | Main Dimension (mm) | Anchor Bolt (mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|
A | A' | B | B' | C(D) | C(D') | H | ||||
GPZ(Ⅱ)0.8SX | ±50, ±100, ±150 | ±40 | 320, 420, 520 | 280, 380, 480 | 300 | 260 | 245 | 200 | 75 | M16 × 250 |
GPZ(Ⅱ)1.0SX | ±50, ±100, ±150 | ±40 | 340, 440, 540 | 300, 400, 500 | 320 | 280 | 270 | 225 | 80 | M16 × 250 |
GPZ(Ⅱ)1.25SX | ±50, ±100, ±150 | ±40 | 360, 460, 560 | 320, 420, 520 | 340 | 300 | 300 | 250 | 85 | M16 × 250 |
GPZ(Ⅱ)1.5SX | ±50, ±100, ±150 | ±40 | 380, 480, 580 | 340, 440, 540 | 360 | 320 | 330 | 275 | 90 | M16 × 250 |
GPZ(Ⅱ)2SX | ±50, ±100, ±150 | ±40 | 420, 520, 620 | 380, 480, 580 | 400 | 360 | 385 | 320 | 100 | M16 × 250 |
GPZ(Ⅱ)2.5SX | ±50, ±100, ±150 | ±40 | 460, 560, 660 | 420, 520, 620 | 440 | 400 | 425 | 355 | 105 | M16 × 250 |
GPZ(Ⅱ)3SX | ±50, ±100, ±150 | ±40 | 490, 590, 690 | 440, 540, 640 | 465 | 415 | 465 | 385 | 110 | M20 × 250 |
GPZ(Ⅱ)3.5SX | ±100, ±150, ±200 | ±40 | 620, 720, 820 | 570, 670, 770 | 500 | 450 | 500 | 415 | 115 | M20 × 250 |
GPZ(Ⅱ)4SX | ±100, ±150, ±200 | ±40 | 640, 740, 840 | 590, 690, 790 | 540 | 490 | 540 | 450 | 130 | M20 × 250 |
GPZ(Ⅱ)5SX | ±100, ±150, ±200 | ±40 | 690, 790, 890 | 630, 730, 830 | 600 | 540 | 600 | 500 | 140 | M24 × 300 |
GPZ(Ⅱ)6SX | ±100, ±150, ±200 | ±40 | 740, 840, 940 | 680, 780, 880 | 655 | 595 | 655 | 540 | 150 | M24 × 300 |
GPZ(Ⅱ)7SX | ±100, ±150, ±200 | ±40 | 780, 880, 980 | 720, 820, 920 | 705 | 640 | 705 | 580 | 160 | M24 × 300 |
GPZ(Ⅱ)8SX | ±100, ±150, ±200 | ±40 | 810, 910, 1010 | 735, 835, 935 | 755 | 680 | 755 | 630 | 170 | M30 × 300 |
GPZ(Ⅱ)9SX | ±100, ±150, ±200 | ±40 | 850, 950, 1050 | 775, 875, 975 | 800 | 720 | 800 | 660 | 180 | M30 × 300 |
GPZ(Ⅱ)10SX | ±150, ±200, ±250 | ±40 | 980, 1080, 1180 | 905, 1005, 1105 | 845 | 765 | 845 | 700 | 190 | M30 × 300 |
GPZ(Ⅱ)12.5SX | ±150, ±200, ±250 | ±40 | 1060, 1160, 1260 | 970, 1070, 1170 | 945 | 855 | 945 | 780 | 205 | M36 × 350 |
GPZ(Ⅱ)15SX | ±150, ±200, ±250 | ±40 | 1130, 1230, 1330 | 1040, 1140, 1240 | 1030 | 940 | 1030 | 860 | 220 | M36 × 350 |
GPZ(Ⅱ)17.5SX | ±150, ±200, ±250 | ±40 | 1190, 1290, 1390 | 1100, 1200, 1300 | 1110 | 1020 | 1110 | 920 | 235 | M36 × 350 |
GPZ(Ⅱ)20SX | ±150, ±200, ±250 | ±40 | 1250, 1350, 1450 | 1150, 1250, 1350 | 1190 | 1090 | 1190 | 990 | 250 | M42 × 350 |
GPZ(Ⅱ)22.5SX | ±150, ±200, ±250 | ±40 | 1310, 1410, 1510 | 1210, 1310, 1410 | 1260 | 1160 | 1260 | 1050 | 260 | M42 × 350 |
GPZ(Ⅱ)25SX | ±150, ±200, ±250 | ±40 | 1360, 1460, 1560 | 1250, 1350, 1450 | 1340 | 1230 | 1340 | 1110 | 270 | M48 × 400 |
GPZ(Ⅱ)27.5SX | ±150, ±200, ±250 | ±40 | 1410, 1510, 1610 | 1300, 1400, 1500 | 1410 | 1300 | 1410 | 1170 | 280 | M48 × 400 |
GPZ(Ⅱ)30SX | ±150, ±200, ±250 | ±40 | 1460, 1560, 1660 | 1350, 1450, 1550 | 1470 | 1360 | 1470 | 1220 | 290 | M48 × 400 |
GPZ(Ⅱ)32.5SX | ±200, ±250, ±300 | ±50 | 1610, 1710, 1810 | 1490, 1590, 1690 | 1525 | 1400 | 1525 | 1270 | 300 | M56 × 400 |
GPZ(Ⅱ)35SX | ±200, ±250, ±300 | ±50 | 1650, 1750, 1850 | 1530, 1630, 1730 | 1585 | 1460 | 1585 | 1320 | 310 | M56 × 400 |
GPZ(Ⅱ)37.5SX | ±200, ±250, ±300 | ±50 | 1690, 1790, 1890 | 1570, 1670, 1770 | 1645 | 1520 | 1645 | 1370 | 320 | M56 × 400 |
GPZ(Ⅱ)40SX | ±200, ±250, ±300 | ±50 | 1730, 1830, 1930 | 1610, 1710, 1810 | 1690 | 1570 | 1690 | 1410 | 330 | M56 × 400 |
GPZ(Ⅱ)45SX | ±200, ±250, ±300 | ±50 | 1810, 1910, 2010 | 1680, 1780, 1880 | 1880 | 1660 | 1800 | 1500 | 345 | M64 × 450 |
GPZ(Ⅱ)50SX | ±200, ±250, ±300 | ±50 | 1890, 1990, 2090 | 1760, 1860, 1960 | 1890 | 1750 | 1890 | 1570 | 360 | M64 × 450 |
GPZ(Ⅱ)55SX | ±200, ±250, ±300 | ±50 | 1990, 2060, 2160 | 1850, 1920, 2020 | 1990 | 1850 | 1990 | 1660 | 375 | M72 × 450 |
GPZ(Ⅱ)60SX | ±200, ±250, ±300 | ±50 | 2070, 2130, 2230 | 1930, 1990, 2090 | 2070 | 1930 | 2070 | 1720 | 390 | M72 × 450 |

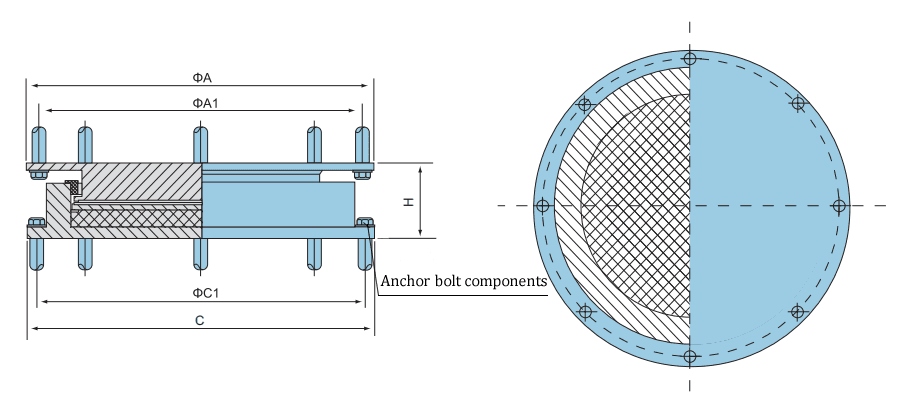

GPZ (Ⅲ) Highway Bridge Seismic Pot Bearing
Item | End Reaction (MN) | Dimension (mm) | Anchor Bolt (mm) | ||||
---|---|---|---|---|---|---|---|
Φ A | Φ A1 | Φ C | Φ C1 | H | |||
GPZ(Ⅲ)0.8GD | 0.8 | 325 | 295 | 325 | 295 | 95 | M16 × 160 |
GPZ(Ⅲ)1.0GD | 1 | 355 | 325 | 355 | 325 | 100 | M16 × 160 |
GPZ(Ⅲ)1.25GD | 1.25 | 385 | 355 | 385 | 355 | 105 | M16 × 160 |
GPZ(Ⅲ)1.5GD | 1.5 | 435 | 395 | 435 | 395 | 115 | M20 × 160 |
GPZ(Ⅲ)2GD | 2 | 490 | 450 | 490 | 450 | 120 | M20 × 160 |
GPZ(Ⅲ)2.5GD | 2.5 | 555 | 505 | 555 | 505 | 125 | M24 × 160 |
GPZ(Ⅲ)3GD | 3 | 595 | 545 | 595 | 545 | 130 | M24 × 160 |
GPZ(Ⅲ)3.5GD | 3.5 | 610 | 570 | 610 | 570 | 135 | M20 × 160 |
GPZ(Ⅲ)4GD | 4 | 645 | 605 | 645 | 605 | 150 | M20 × 160 |
GPZ(Ⅲ)5GD | 5 | 735 | 685 | 735 | 685 | 160 | M24 × 200 |
GPZ(Ⅲ)6GD | 6 | 795 | 745 | 795 | 745 | 170 | M24 × 200 |
GPZ(Ⅲ)7GD | 7 | 860 | 805 | 860 | 805 | 180 | M27 × 220 |
GPZ(Ⅲ)8GD | 8 | 915 | 860 | 915 | 860 | 195 | M27 × 220 |
GPZ(Ⅲ)9GD | 9 | 965 | 905 | 965 | 905 | 200 | M30 × 240 |
GPZ(Ⅲ)10GD | 10 | 1015 | 955 | 1015 | 955 | 205 | M30 × 240 |
GPZ(Ⅲ)12.5GD | 12.5 | 1135 | 1065 | 1135 | 1065 | 230 | M36 × 280 |
GPZ(Ⅲ)15GD | 15 | 1225 | 1155 | 1225 | 1155 | 245 | M36 × 280 |
GPZ(Ⅲ)17.5GD | 17.5 | 1335 | 1255 | 1335 | 1255 | 260 | M42 × 340 |
GPZ(Ⅲ)20GD | 20 | 1420 | 1340 | 1420 | 1340 | 270 | M42 × 340 |
GPZ(Ⅲ)22.5GD | 22.5 | 1510 | 1420 | 1510 | 1420 | 285 | M48 × 380 |
GPZ(Ⅲ)25GD | 25 | 1585 | 1495 | 1585 | 1495 | 300 | M48 × 380 |
GPZ(Ⅲ)27.5GD | 27.5 | 1660 | 1570 | 1660 | 1570 | 315 | M48 × 380 |
GPZ(Ⅲ)30GD | 30 | 1740 | 1640 | 1740 | 1640 | 325 | M56 × 450 |
GPZ(Ⅲ)32.5GD | 32.2 | 1800 | 1700 | 1800 | 1700 | 340 | M56 × 450 |
GPZ(Ⅲ)35GD | 35 | 1860 | 1760 | 1860 | 1760 | 350 | M56 × 450 |
GPZ(Ⅲ)37.5GD | 37.5 | 1925 | 1825 | 1925 | 1825 | 360 | M56 × 450 |
GPZ(Ⅲ)40GD | 40 | 1995 | 1885 | 1995 | 1885 | 370 | M64 × 500 |
GPZ(Ⅲ)45GD | 45 | 2100 | 1990 | 2100 | 1990 | 390 | M64 × 500 |
GPZ(Ⅲ)50GD | 50 | 2225 | 2105 | 2225 | 2105 | 405 | M72 × 580 |
GPZ(Ⅲ)55GD | 55 | 2320 | 2200 | 2320 | 2200 | 420 | M72 × 580 |
GPZ(Ⅲ)60GD | 60 | 2405 | 2285 | 2405 | 2285 | 435 | M72 × 580 |

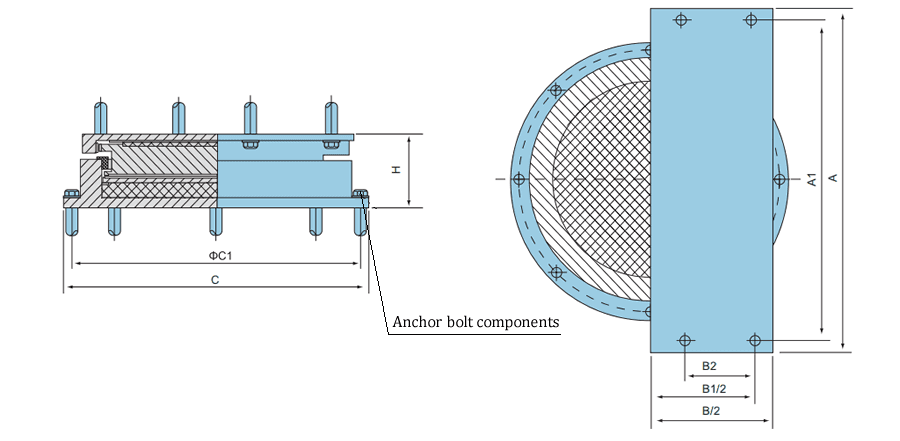

Item | End Reaction (MN) | Dimension (mm) | Anchor Bolt (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Φ A | Φ A1 | B | B1 | B2 | ΦC | ΦC1 | H | ||||||||||||||||
±50 | ±100 | ±150 | ±200 | ±250 | ±300 | ±50 | ±100 | ±150 | ±200 | ±250 | ±300 | ||||||||||||
GPZ(Ⅲ)0.8DX | 0.8 | 370 | 470 | 570 | 330 | 430 | 530 | 265 | 210 | 70 | 325 | 295 | 125 | M16 × 160 | |||||||||
GPZ(Ⅲ)1.0DX | 1 | 390 | 490 | 590 | 350 | 450 | 550 | 295 | 240 | 80 | 355 | 325 | 130 | M16 × 160 | |||||||||
GPZ(Ⅲ)1.25DX | 1.25 | 420 | 520 | 620 | 380 | 480 | 580 | 325 | 270 | 90 | 385 | 355 | 135 | M16 × 160 | |||||||||
GPZ(Ⅲ)1.5DX | 1.5 | 460 | 560 | 660 | 410 | 510 | 610 | 355 | 300 | 100 | 435 | 395 | 145 | M20 × 160 | |||||||||
GPZ(Ⅲ)2DX | 2 | 510 | 610 | 710 | 460 | 560 | 660 | 410 | 345 | 115 | 490 | 450 | 150 | M20 × 160 | |||||||||
GPZ(Ⅲ)2.5DX | 2.5 | 570 | 670 | 770 | 500 | 600 | 700 | 455 | 375 | 125 | 555 | 505 | 160 | M24 × 200 | |||||||||
GPZ(Ⅲ)3DX | 3 | 610 | 710 | 810 | 540 | 640 | 740 | 495 | 405 | 135 | 595 | 545 | 165 | M24 × 200 | |||||||||
GPZ(Ⅲ)3.5DX | 3.5 | 720 | 820 | 920 | 660 | 760 | 860 | 530 | 450 | 150 | 610 | 570 | 170 | M20 × 160 | |||||||||
GPZ(Ⅲ)4DX | 4 | 750 | 850 | 950 | 690 | 790 | 890 | 565 | 480 | 160 | 645 | 605 | 180 | M20 × 160 | |||||||||
GPZ(Ⅲ)5DX | 5 | 820 | 920 | 1020 | 750 | 850 | 950 | 635 | 540 | 180 | 735 | 685 | 190 | M24 × 200 | |||||||||
GPZ(Ⅲ)6DX | 6 | 870 | 970 | 1070 | 800 | 900 | 1000 | 695 | 600 | 200 | 795 | 745 | 205 | M24 × 200 | |||||||||
GPZ(Ⅲ)7DX | 7 | 930 | 1030 | 1130 | 845 | 945 | 1045 | 750 | 660 | 220 | 860 | 805 | 215 | M27 × 220 | |||||||||
GPZ(Ⅲ)8DX | 8 | 980 | 1080 | 1180 | 895 | 995 | 1095 | 805 | 705 | 235 | 915 | 860 | 230 | M27 × 220 | |||||||||
GPZ(Ⅲ)9DX | 9 | 1020 | 1120 | 1220 | 930 | 1030 | 1130 | 845 | 735 | 245 | 965 | 905 | 240 | M30 × 240 | |||||||||
GPZ(Ⅲ)10DX | 10 | 1160 | 1260 | 1360 | 1070 | 1170 | 1270 | 895 | 780 | 260 | 1015 | 955 | 250 | M30 × 240 | |||||||||
GPZ(Ⅲ)12.5DX | 12.5 | 1270 | 1370 | 1470 | 1170 | 1270 | 1370 | 995 | 870 | 290 | 1135 | 1065 | 270 | M36 × 280 | |||||||||
GPZ(Ⅲ)15DX | 15 | 1340 | 1440 | 1540 | 1240 | 1340 | 1440 | 1085 | 960 | 320 | 1225 | 1155 | 290 | M36 × 280 | |||||||||
GPZ(Ⅲ)17.5DX | 17.5 | 1430 | 1530 | 1630 | 1320 | 1420 | 1520 | 1175 | 1050 | 350 | 1335 | 1255 | 305 | M42 × 340 | |||||||||
GPZ(Ⅲ)20DX | 20 | 1500 | 1600 | 1700 | 1390 | 1490 | 1590 | 1260 | 1140 | 380 | 1420 | 1340 | 320 | M42 × 340 | |||||||||
GPZ(Ⅲ)22.5DX | 22.5 | 1580 | 1680 | 1780 | 1460 | 1560 | 1660 | 1330 | 1200 | 400 | 1510 | 1420 | 340 | M48 × 380 | |||||||||
GPZ(Ⅲ)25DX | 25 | 1640 | 1740 | 1840 | 1520 | 1620 | 1720 | 1405 | 1260 | 420 | 1585 | 1495 | 350 | M48 × 380 | |||||||||
GPZ(Ⅲ)27.5DX | 27.5 | 1680 | 1780 | 1880 | 1560 | 1660 | 1760 | 1480 | 1320 | 440 | 1660 | 1570 | 360 | M48 × 380 | |||||||||
GPZ(Ⅲ)30DX | 30 | 1740 | 1840 | 1940 | 1600 | 1700 | 1800 | 1540 | 1380 | 460 | 1740 | 1640 | 375 | M56 × 450 | |||||||||
GPZ(Ⅲ)32.5DX | 32.2 | 1890 | 1990 | 2090 | 1750 | 1850 | 1950 | 1600 | 1440 | 480 | 1800 | 1700 | 395 | M56 × 450 | |||||||||
GPZ(Ⅲ)35DX | 35 | 1940 | 2040 | 2140 | 1800 | 1900 | 2000 | 1660 | 1500 | 500 | 1860 | 1760 | 405 | M56 × 450 | |||||||||
GPZ(Ⅲ)37.5DX | 37.5 | 1990 | 2090 | 2190 | 1850 | 1950 | 2050 | 1725 | 1560 | 520 | 1925 | 1825 | 420 | M56 × 450 | |||||||||
GPZ(Ⅲ)40DX | 40 | 2050 | 2150 | 2250 | 1900 | 2000 | 2100 | 1775 | 1590 | 530 | 1995 | 1885 | 430 | M64 × 500 | |||||||||
GPZ(Ⅲ)45DX | 45 | 2140 | 2240 | 2340 | 1990 | 2090 | 2190 | 1880 | 1695 | 565 | 2100 | 1990 | 445 | M64 × 500 | |||||||||
GPZ(Ⅲ)50DX | 50 | 2240 | 2340 | 2440 | 2080 | 2180 | 2280 | 1985 | 1800 | 600 | 2225 | 2105 | 470 | M72 × 580 | |||||||||
GPZ(Ⅲ)55DX | 55 | 2320 | 2420 | 2520 | 2160 | 2260 | 2360 | 2080 | 1890 | 630 | 2320 | 2200 | 485 | M72 × 580 | |||||||||
GPZ(Ⅲ)60DX | 60 | 2390 | 2490 | 2590 | 2230 | 2330 | 2430 | 2165 | 1965 | 655 | 2405 | 2285 | 505 | M72 × 580 |
GPZ (KZ) Highway Bridge Seismic Pot Bearing

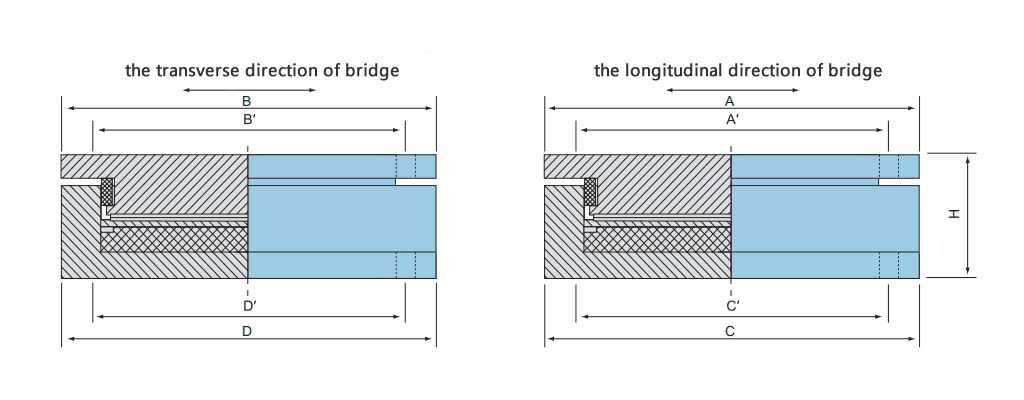

Specification (MN) | Main Dimension (mm) | Anchor Bolt (mm) | ||||
---|---|---|---|---|---|---|
A(B) | A'(B') | C(D) | C'(D') | H | ||
GPZ(KZ)0.8GD | 265 | 225 | 265 | 225 | 95 | M20 × 250 |
GPZ(KZ)1.0GD | 295 | 245 | 295 | 245 | 100 | M20 × 250 |
GPZ(KZ)1.25GD | 325 | 275 | 325 | 275 | 105 | M24 × 300 |
GPZ(KZ)1.5GD | 355 | 300 | 355 | 300 | 115 | M24 × 300 |
GPZ(KZ)2GD | 410 | 350 | 410 | 350 | 125 | M30 × 300 |
GPZ(KZ)2.5GD | 455 | 380 | 455 | 380 | 130 | M30 × 300 |
GPZ(KZ)3GD | 495 | 420 | 495 | 420 | 135 | M36 × 350 |
GPZ(KZ)3.5GD | 530 | 450 | 530 | 450 | 140 | M36 × 350 |
GPZ(KZ)4GD | 565 | 480 | 565 | 480 | 155 | M42 × 350 |
GPZ(KZ)5GD | 635 | 530 | 635 | 530 | 165 | M42 × 350 |
GPZ(KZ)6GD | 695 | 580 | 695 | 580 | 175 | M45 × 400 |
GPZ(KZ)7GD | 750 | 630 | 750 | 630 | 185 | M56 × 400 |
GPZ(KZ)8GD | 800 | 670 | 800 | 670 | 200 | M56 × 400 |
GPZ(KZ)9GD | 845 | 700 | 845 | 700 | 205 | M56 × 400 |
GPZ(KZ)10GD | 890 | 740 | 890 | 740 | 210 | M60 × 450 |
GPZ(KZ)12.5GD | 995 | 820 | 995 | 820 | 235 | M72 × 450 |
GPZ(KZ)15GD | 1085 | 880 | 1085 | 880 | 250 | M72 × 450 |
GPZ(KZ)17.5GD | 1170 | 950 | 1170 | 950 | 265 | M80 × 500 |
GPZ(KZ)20GD | 1260 | 1030 | 1260 | 1030 | 280 | M80 × 500 |
GPZ(KZ)22.5GD | 1330 | 1080 | 1330 | 1080 | 295 | M80 × 500 |
GPZ(KZ)25GD | 1400 | 1140 | 1400 | 1140 | 310 | M90 × 550 |
GPZ(KZ)27.5GD | 1475 | 1190 | 1475 | 1190 | 325 | M90 × 550 |
GPZ(KZ)30GD | 1540 | 1250 | 1540 | 1250 | 340 | M90 × 550 |
GPZ(KZ)32.5GD | 1600 | 1290 | 1600 | 1290 | 350 | M90 × 550 |
GPZ(KZ)35GD | 1660 | 1340 | 1660 | 1340 | 360 | M90 × 550 |
GPZ(KZ)37.5GD | 1720 | 1390 | 1720 | 1390 | 370 | M100 × 600 |
GPZ(KZ)40GD | 1770 | 1430 | 1770 | 1430 | 380 | M100 × 600 |
GPZ(KZ)45GD | 1880 | 1520 | 1880 | 1520 | 400 | M100 × 600 |
GPZ(KZ)50GD | 1980 | 1590 | 1980 | 1590 | 415 | M100 × 600 |
GPZ(KZ)55GD | 2080 | 1670 | 2080 | 1670 | 430 | M115 × 600 |
GPZ(KZ)60GD | 2165 | 1740 | 2165 | 1740 | 445 | M115 × 600 |

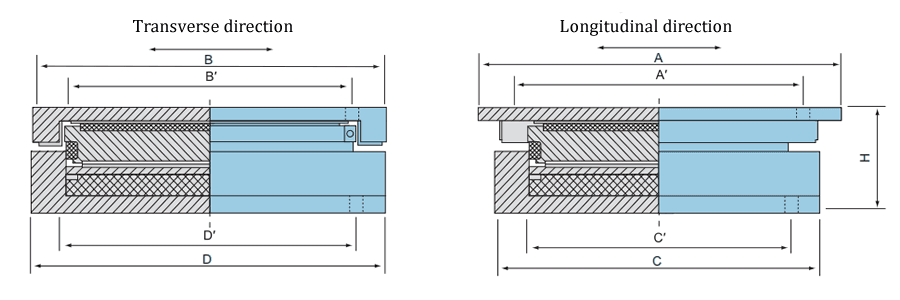

Specification (MN) | Longitudinal Displacement (mm) | Main Dimension (mm) | Anchor Bolt (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | A' | B | B' | C(C) | C'(D') | H | |||||||
GPZ(KZ)0.8DX | ±50, ±100, ±150 | 390 | 490 | 590 | 350 | 450 | 550 | 265 | 200 | 265 | 225 | 125 | M20 × 250 |
GPZ(KZ)1.0DX | ±50, ±100, ±150 | 410 | 510 | 610 | 370 | 470 | 570 | 295 | 230 | 295 | 245 | 130 | M20 × 250 |
GPZ(KZ)1.25DX | ±50, ±100, ±150 | 460 | 560 | 660 | 410 | 510 | 610 | 325 | 250 | 325 | 275 | 135 | M24 × 300 |
GPZ(KZ)1.5DX | ±50, ±100, ±150 | 480 | 580 | 680 | 430 | 530 | 630 | 355 | 280 | 355 | 300 | 145 | M24 × 300 |
GPZ(KZ)2DX | ±50, ±100, ±150 | 550 | 650 | 750 | 490 | 590 | 690 | 410 | 330 | 410 | 350 | 150 | M30 × 300 |
GPZ(KZ)2.5DX | ±50, ±100, ±150 | 580 | 680 | 780 | 520 | 620 | 720 | 455 | 370 | 455 | 380 | 160 | M30 × 300 |
GPZ(KZ)3DX | ±50, ±100, ±150 | 640 | 740 | 840 | 570 | 670 | 770 | 495 | 400 | 495 | 420 | 165 | M36 × 350 |
GPZ(KZ)3.5DX | ±100, ±150, ±200 | 770 | 870 | 970 | 700 | 800 | 900 | 530 | 430 | 530 | 450 | 170 | M36 × 350 |
GPZ(KZ)4DX | ±100, ±150, ±200 | 820 | 920 | 1020 | 740 | 840 | 940 | 565 | 460 | 565 | 480 | 180 | M42 × 350 |
GPZ(KZ)5DX | ±100, ±150, ±200 | 870 | 970 | 1070 | 790 | 890 | 990 | 635 | 530 | 635 | 530 | 190 | M42 × 350 |
GPZ(KZ)6DX | ±100, ±150, ±200 | 950 | 1050 | 1150 | 855 | 955 | 1055 | 695 | 580 | 695 | 580 | 205 | M45 × 400 |
GPZ(KZ)7DX | ±100, ±150, ±200 | 1010 | 1110 | 1210 | 905 | 1005 | 1105 | 750 | 600 | 750 | 630 | 215 | M56 × 400 |
GPZ(KZ)8DX | ±100, ±150, ±200 | 1060 | 1160 | 1260 | 955 | 1055 | 1155 | 800 | 650 | 800 | 670 | 230 | M56 × 400 |
GPZ(KZ)9DX | ±100, ±150, ±200 | 1090 | 1190 | 1290 | 985 | 1085 | 1185 | 845 | 690 | 845 | 700 | 240 | M56 × 400 |
GPZ(KZ)10DX | ±150, ±200, ±250 | 1250 | 1350 | 1450 | 1135 | 1235 | 1335 | 890 | 730 | 890 | 740 | 250 | M60 × 450 |
GPZ(KZ)12.5DX | ±150, ±200, ±250 | 1370 | 1470 | 1570 | 1240 | 1340 | 1440 | 995 | 830 | 995 | 820 | 270 | M72 × 450 |
GPZ(KZ)15DX | ±150, ±200, ±250 | 1440 | 1540 | 1640 | 1310 | 1410 | 1510 | 1085 | 920 | 1085 | 880 | 290 | M72 × 450 |
GPZ(KZ)17.5DX | ±150, ±200, ±250 | 1530 | 1630 | 1730 | 1390 | 1490 | 1590 | 1170 | 1000 | 1170 | 950 | 305 | M80 × 500 |
GPZ(KZ)20DX | ±150, ±200, ±250 | 1640 | 1740 | 1840 | 1480 | 1580 | 1680 | 1260 | 1070 | 1260 | 1030 | 320 | M80 × 500 |
GPZ(KZ)22.5DX | ±150, ±200, ±250 | 1700 | 1800 | 1900 | 1540 | 1640 | 1740 | 1330 | 1140 | 1330 | 1080 | 340 | M80 × 500 |
GPZ(KZ)25DX | ±150, ±200, ±250 | 1790 | 1890 | 1990 | 1615 | 1715 | 1815 | 1400 | 1200 | 1400 | 1140 | 350 | M90 × 550 |
GPZ(KZ)27.5DX | ±150, ±200, ±250 | 1850 | 1950 | 2050 | 1675 | 1775 | 1875 | 1475 | 1270 | 1475 | 1190 | 360 | M90 × 550 |
GPZ(KZ)30DX | ±150, ±200, ±250 | 1940 | 2040 | 2140 | 1745 | 1845 | 1945 | 1540 | 1320 | 1540 | 1250 | 375 | M90 × 550 |
GPZ(KZ)32.5DX | ±200, ±250, ±300 | 2090 | 2190 | 2290 | 1895 | 1995 | 2095 | 1600 | 1370 | 1600 | 1290 | 395 | M90 × 550 |
GPZ(KZ)35DX | ±200, ±250, ±300 | 2140 | 2240 | 2340 | 1945 | 2045 | 2145 | 1660 | 1420 | 1660 | 1340 | 405 | M90 × 550 |
GPZ(KZ)37.5DX | ±200, ±250, ±300 | 2225 | 2325 | 2425 | 2010 | 2110 | 2210 | 1720 | 1460 | 1720 | 1390 | 420 | M100 × 600 |
GPZ(KZ)40DX | ±200, ±250, ±300 | 2265 | 2365 | 2465 | 2050 | 2150 | 2250 | 1770 | 1500 | 1770 | 1430 | 430 | M100 × 600 |
GPZ(KZ)45DX | ±200, ±250, ±300 | 2390 | 2490 | 2590 | 2160 | 2260 | 2360 | 1880 | 1600 | 1880 | 1520 | 445 | M100 × 600 |
GPZ(KZ)50DX | ±200, ±250, ±300 | 2470 | 2570 | 2670 | 2240 | 2340 | 2440 | 1980 | 1700 | 1980 | 1590 | 470 | M100 × 600 |
GPZ(KZ)55DX | ±200, ±250, ±300 | 2585 | 2685 | 2785 | 2340 | 2440 | 2540 | 2080 | 1780 | 2080 | 1670 | 485 | M115 × 600 |
GPZ(KZ)60DX | ±200, ±250, ±300 | 2690 | 2790 | 2890 | 2425 | 2525 | 2625 | 2165 | 1850 | 2165 | 1740 | 505 | M115 × 600 |
Note: lateral displacement: ±3 mm. |

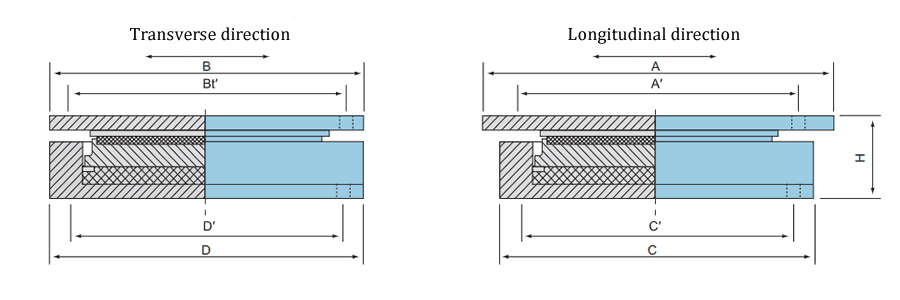

Specification (MN) | Longitudinal Displacement (mm) | Main Dimension (mm) | Anchor Bolt (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | A' | B | B' | C(C) | C'(D') | H | |||||||
GPZ(KZ)0.8SX | ±50, ±100, ±150 | 320 | 420 | 520 | 280 | 380 | 480 | 300 | 260 | 250 | 210 | 80 | M20 × 250 |
GPZ(KZ)1.0SX | ±50, ±100, ±150 | 340 | 440 | 540 | 300 | 400 | 500 | 320 | 280 | 275 | 230 | 85 | M20 × 250 |
GPZ(KZ)1.25SX | ±50, ±100, ±150 | 360 | 460 | 560 | 320 | 420 | 520 | 340 | 300 | 305 | 250 | 90 | M20 × 250 |
GPZ(KZ)1.5SX | ±50, ±100, ±150 | 380 | 480 | 580 | 340 | 440 | 540 | 360 | 320 | 335 | 270 | 95 | M20 × 250 |
GPZ(KZ)2SX | ±50, ±100, ±150 | 420 | 520 | 620 | 380 | 480 | 580 | 400 | 360 | 390 | 310 | 105 | M20 × 250 |
GPZ(KZ)2.5SX | ±50, ±100, ±150 | 460 | 560 | 660 | 420 | 520 | 620 | 440 | 400 | 430 | 340 | 110 | M20 × 250 |
GPZ(KZ)3SX | ±50, ±100, ±150 | 490 | 590 | 690 | 440 | 540 | 640 | 470 | 420 | 470 | 380 | 115 | M20 × 250 |
GPZ(KZ)3.5SX | ±100, ±150, ±200 | 620 | 720 | 820 | 570 | 670 | 770 | 505 | 450 | 505 | 410 | 120 | M20 × 250 |
GPZ(KZ)4SX | ±100, ±150, ±200 | 640 | 740 | 840 | 590 | 690 | 790 | 545 | 490 | 545 | 440 | 130 | M20 × 250 |
GPZ(KZ)5SX | ±100, ±150, ±200 | 690 | 790 | 890 | 630 | 730 | 830 | 605 | 540 | 605 | 490 | 140 | M24 × 300 |
GPZ(KZ)6SX | ±100, ±150, ±200 | 740 | 840 | 940 | 680 | 780 | 880 | 660 | 600 | 660 | 520 | 150 | M24 × 300 |
GPZ(KZ)7SX | ±100, ±150, ±200 | 780 | 880 | 980 | 720 | 820 | 920 | 710 | 640 | 710 | 560 | 165 | M24 × 300 |
GPZ(KZ)8SX | ±100, ±150, ±200 | 810 | 910 | 1010 | 735 | 835 | 935 | 760 | 680 | 760 | 610 | 175 | M30 × 300 |
GPZ(KZ)9SX | ±100, ±150, ±200 | 850 | 950 | 1050 | 775 | 875 | 975 | 805 | 720 | 805 | 640 | 190 | M30 × 300 |
GPZ(KZ)10SX | ±150, ±200, ±250 | 980 | 1080 | 1180 | 905 | 1005 | 1105 | 850 | 770 | 850 | 670 | 195 | M30 × 300 |
GPZ(KZ)12.5SX | ±150, ±200, ±250 | 1060 | 1160 | 1260 | 970 | 1070 | 1170 | 950 | 860 | 950 | 760 | 210 | M36 × 350 |
GPZ(KZ)15SX | ±150, ±200, ±250 | 1130 | 1230 | 1330 | 1040 | 1140 | 1240 | 1040 | 950 | 1040 | 820 | 230 | M36 × 350 |
GPZ(KZ)17.5SX | ±150, ±200, ±250 | 1190 | 1290 | 1390 | 1100 | 1200 | 1300 | 1120 | 1030 | 1120 | 880 | 240 | M36 × 350 |
GPZ(KZ)20SX | ±150, ±200, ±250 | 1250 | 1350 | 1450 | 1150 | 1250 | 1350 | 1200 | 1100 | 1200 | 950 | 260 | M42 × 350 |
GPZ(KZ)22.5SX | ±150, ±200, ±250 | 1310 | 1410 | 1510 | 1210 | 1310 | 1410 | 1270 | 1170 | 1270 | 1000 | 270 | M42 × 350 |
GPZ(KZ)25SX | ±150, ±200, ±250 | 1360 | 1460 | 1560 | 1250 | 1350 | 1450 | 1350 | 1240 | 1350 | 1070 | 280 | M45 × 400 |
GPZ(KZ)27.5SX | ±150, ±200, ±250 | 1420 | 1520 | 1620 | 1310 | 1410 | 1510 | 1420 | 1310 | 1420 | 1130 | 290 | M45 × 400 |
GPZ(KZ)30SX | ±150, ±200, ±250 | 1480 | 1580 | 1680 | 1370 | 1470 | 1570 | 1480 | 1370 | 1480 | 1160 | 300 | M45 × 400 |
GPZ(KZ)32.5SX | ±200, ±250, ±300 | 1610 | 1710 | 1810 | 1490 | 1590 | 1690 | 1535 | 1410 | 1535 | 1220 | 310 | M56 × 400 |
GPZ(KZ)35SX | ±200, ±250, ±300 | 1650 | 1750 | 1850 | 1530 | 1630 | 1730 | 1595 | 1470 | 1595 | 1260 | 320 | M56 × 400 |
GPZ(KZ)37.5SX | ±200, ±250, ±300 | 1690 | 1790 | 1890 | 1570 | 1670 | 1770 | 1655 | 1530 | 1655 | 1300 | 330 | M56 × 400 |
GPZ(KZ)40SX | ±200, ±250, ±300 | 1730 | 1830 | 1930 | 1610 | 1710 | 1810 | 1700 | 1580 | 1700 | 1340 | 340 | M56 × 400 |
GPZ(KZ)45SX | ±200, ±250, ±300 | 1810 | 1910 | 2010 | 1680 | 1780 | 1880 | 1810 | 1670 | 1810 | 1430 | 360 | M60 × 450 |
GPZ(KZ)50SX | ±200, ±250, ±300 | 1900 | 2000 | 2100 | 1770 | 1870 | 1970 | 1900 | 1760 | 1900 | 1500 | 375 | M60 × 450 |
GPZ(KZ)55SX | ±200, ±250, ±300 | 2000 | 2100 | 2200 | 1800 | 1900 | 2000 | 2000 | 1860 | 2000 | 1580 | 390 | M72 × 450 |
GPZ(KZ)60SX | ±200, ±250, ±300 | 2080 | 2180 | 2280 | 1940 | 2040 | 2140 | 2080 | 1940 | 2080 | 1640 | 405 | M72 × 450 |
NoteLateral displacement: 0.8–30 MN: ±40 mm, 32.5–50 MN: ±50 mm. |

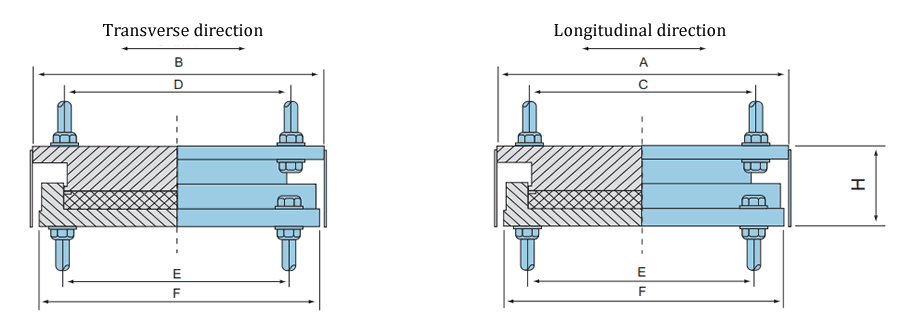

GPZ (2009) Pot Bearing
Specification (MN) | Dimension (mm) | Anchor Bolt Φ × l (mm) | ||||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | ||
GPZ(2009)0.4GD | 240 | 240 | 200 | 200 | 160 | 200 | 65 | Φ40 × 300 |
GPZ(2009)0.5GD | 255 | 255 | 215 | 215 | 170 | 215 | 65 | Φ40 × 300 |
GPZ(2009)0.6GD | 270 | 270 | 230 | 230 | 190 | 230 | 70 | Φ40 × 300 |
GPZ(2009)0.8GD | 305 | 305 | 265 | 265 | 225 | 265 | 75 | Φ40 × 300 |
GPZ(2009)1GD | 335 | 335 | 295 | 295 | 250 | 295 | 80 | Φ40 × 300 |
GPZ(2009)1.5GD | 390 | 390 | 350 | 350 | 310 | 355 | 90 | Φ40 × 300 |
GPZ(2009)2GD | 405 | 405 | 320 | 320 | 360 | 405 | 95 | Φ50 × 300 |
GPZ(2009)2.5GD | 455 | 455 | 360 | 360 | 400 | 455 | 105 | Φ50 × 300 |
GPZ(2009)3GD | 495 | 495 | 390 | 390 | 435 | 495 | 110 | Φ50 × 300 |
GPZ(2009)3.5GD | 530 | 530 | 420 | 420 | 470 | 530 | 115 | Φ50 × 350 |
GPZ(2009)4GD | 565 | 565 | 445 | 445 | 500 | 565 | 120 | Φ55 × 350 |
GPZ(2009)5GD | 630 | 630 | 505 | 505 | 560 | 630 | 130 | Φ55 × 350 |
GPZ(2009)6GD | 690 | 690 | 550 | 550 | 610 | 690 | 140 | Φ55 × 350 |
GPZ(2009)7GD | 740 | 740 | 585 | 585 | 650 | 740 | 150 | Φ60 × 400 |
GPZ(2009)8GD | 795 | 795 | 630 | 630 | 700 | 795 | 160 | Φ60 × 400 |
GPZ(2009)9GD | 840 | 840 | 665 | 665 | 740 | 840 | 165 | Φ60 × 400 |
GPZ(2009)10GD | 885 | 885 | 700 | 700 | 780 | 885 | 175 | Φ60 × 400 |
GPZ(2009)12.5GD | 990 | 990 | 760 | 760 | 870 | 990 | 185 | Φ70 × 450 |
GPZ(2009)15GD | 1080 | 1080 | 825 | 825 | 950 | 1080 | 205 | Φ70 × 450 |
GPZ(2009)17.5GD | 1165 | 1165 | 900 | 900 | 1020 | 1165 | 220 | Φ80 × 500 |
GPZ(2009)20GD | 1245 | 1245 | 955 | 955 | 1100 | 1245 | 235 | Φ80 × 500 |
GPZ(2009)22.5GD | 1320 | 1320 | 1020 | 1020 | 1160 | 1320 | 245 | Φ90 × 550 |
GPZ(2009)25GD | 1390 | 1390 | 1070 | 1070 | 1230 | 1390 | 255 | Φ90 × 550 |
GPZ(2009)27.5GD | 1455 | 1455 | 1120 | 1120 | 1290 | 1455 | 265 | Φ90 × 550 |
GPZ(2009)30GD | 1520 | 1520 | 1170 | 1170 | 1340 | 1520 | 275 | Φ95 × 600 |
GPZ(2009)32.5GD | 1580 | 1580 | 1210 | 1210 | 1390 | 1580 | 290 | Φ95 × 600 |
GPZ(2009)35GD | 1640 | 1640 | 1250 | 1250 | 1450 | 1640 | 300 | Φ95 × 600 |
GPZ(2009)37.5GD | 1700 | 1700 | 1300 | 1300 | 1500 | 1700 | 310 | Φ100 × 650 |
GPZ(2009)40GD | 1750 | 1750 | 1340 | 1340 | 1550 | 1750 | 315 | Φ100 × 650 |
GPZ(2009)45GD | 1860 | 1860 | 1420 | 1420 | 1640 | 1860 | 335 | Φ100 × 650 |
GPZ(2009)50GD | 1960 | 1960 | 1500 | 1500 | 1720 | 1960 | 355 | Φ110 × 750 |
GPZ(2009)55GD | 2050 | 2050 | 1560 | 1560 | 1800 | 2050 | 370 | Φ110 × 750 |
GPZ(2009)60GD | 2140 | 2140 | 1630 | 1630 | 1890 | 2140 | 380 | Φ110 × 750 |

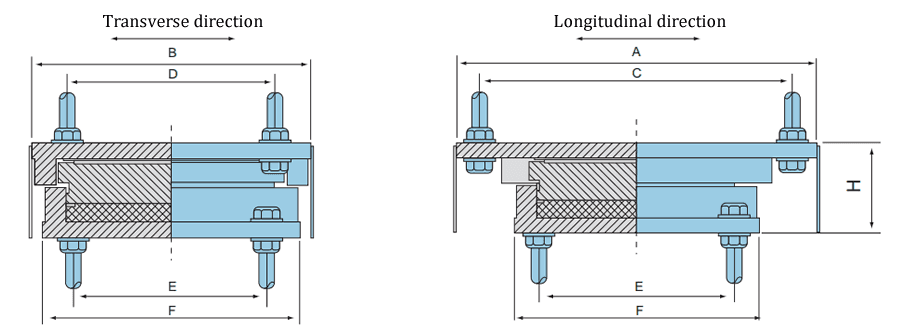

Specification (MN) | Dimension (mm) | Anchor Bolt Φ × l (mm) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | ||||||||||
±50 | ±100 | ±150 | ±200 | ±250 | ±50 | ±100 | ±150 | ±200 | ±250 | |||||||
GPZ(2009)0.4DX | 320 | 420 | 520 | 620 | 720 | 245 | 290 | 390 | 490 | 590 | 690 | 200 | 160 | 200 | 80 | Φ40 × 300 |
GPZ(2009)0.5DX | 335 | 435 | 535 | 635 | 735 | 260 | 300 | 400 | 500 | 600 | 700 | 210 | 170 | 215 | 85 | Φ40 × 300 |
GPZ(2009)0.6DX | 350 | 450 | 550 | 650 | 750 | 280 | 315 | 415 | 515 | 615 | 715 | 230 | 190 | 230 | 90 | Φ40 × 300 |
GPZ(2009)0.8DX | 375 | 475 | 575 | 675 | 775 | 315 | 340 | 440 | 540 | 640 | 740 | 260 | 225 | 265 | 95 | Φ40 × 300 |
GPZ(2009)1DX | 395 | 495 | 595 | 695 | 795 | 345 | 360 | 460 | 560 | 660 | 760 | 290 | 250 | 295 | 100 | Φ40 × 300 |
GPZ(2009)1.5DX | 445 | 545 | 645 | 745 | 845 | 405 | 410 | 510 | 610 | 710 | 810 | 350 | 310 | 355 | 110 | Φ40 × 300 |
GPZ(2009)2DX | 505 | 605 | 705 | 805 | 905 | 460 | 460 | 560 | 660 | 760 | 860 | 400 | 360 | 405 | 115 | Φ50 × 300 |
GPZ(2009)2.5DX | 540 | 640 | 740 | 840 | 940 | 505 | 500 | 600 | 700 | 800 | 900 | 440 | 400 | 455 | 125 | Φ50 × 300 |
GPZ(2009)3DX | 575 | 675 | 775 | 875 | 975 | 550 | 530 | 630 | 730 | 830 | 930 | 490 | 435 | 495 | 130 | Φ50 × 300 |
GPZ(2009)3.5DX | 625 | 725 | 825 | 925 | 1025 | 585 | 570 | 670 | 770 | 870 | 970 | 510 | 470 | 530 | 135 | Φ50 × 350 |
GPZ(2009)4DX | 650 | 750 | 850 | 950 | 1050 | 625 | 600 | 700 | 800 | 900 | 1000 | 550 | 500 | 565 | 140 | Φ55 × 350 |
GPZ(2009)5DX | 720 | 820 | 920 | 1020 | 1120 | 695 | 660 | 760 | 860 | 960 | 1060 | 610 | 560 | 630 | 155 | Φ55 × 350 |
GPZ(2009)6DX | 765 | 865 | 965 | 1065 | 1165 | 750 | 700 | 800 | 900 | 1000 | 1100 | 660 | 610 | 690 | 165 | Φ55 × 350 |
GPZ(2009)7DX | 830 | 930 | 1030 | 1130 | 1230 | 805 | 760 | 860 | 960 | 1060 | 1160 | 700 | 650 | 740 | 170 | Φ60 × 400 |
GPZ(2009)8DX | 865 | 965 | 1065 | 1165 | 1265 | 860 | 790 | 890 | 990 | 1090 | 1190 | 750 | 700 | 795 | 180 | Φ60 × 400 |
GPZ(2009)9DX | 920 | 1020 | 1120 | 1220 | 1320 | 905 | 840 | 940 | 1040 | 1140 | 1240 | 790 | 740 | 840 | 190 | Φ60 × 400 |
GPZ(2009)10DX | 955 | 1055 | 1155 | 1255 | 1355 | 945 | 870 | 970 | 1070 | 1170 | 1270 | 830 | 780 | 885 | 200 | Φ60 × 400 |
GPZ(2009)12.5DX | 1065 | 1165 | 1265 | 1365 | 1465 | 1050 | 970 | 1070 | 1170 | 1270 | 1370 | 910 | 870 | 990 | 220 | Φ70 × 450 |
GPZ(2009)15DX | 1135 | 1235 | 1335 | 1435 | 1535 | 1145 | 1040 | 1140 | 1240 | 1340 | 1440 | 1000 | 950 | 1080 | 235 | Φ70 × 450 |
GPZ(2009)17.5DX | 1235 | 1335 | 1435 | 1535 | 1635 | 1240 | 1120 | 1220 | 1320 | 1420 | 1520 | 1080 | 1020 | 1165 | 255 | Φ80 × 500 |
GPZ(2009)20DX | 1300 | 1400 | 1500 | 1600 | 1700 | 1315 | 1190 | 1290 | 1390 | 1490 | 1590 | 1150 | 1100 | 1245 | 275 | Φ80 × 500 |
GPZ(2009)22.5DX | 1390 | 1490 | 1590 | 1690 | 1790 | 1395 | 1260 | 1360 | 1460 | 1560 | 1660 | 1200 | 1160 | 1320 | 290 | Φ90 × 550 |
GPZ(2009)25DX | 1445 | 1545 | 1645 | 1745 | 1845 | 1460 | 1310 | 1410 | 1510 | 1610 | 1710 | 1260 | 1230 | 1390 | 300 | Φ90 × 550 |
GPZ(2009)27.5DX | 1495 | 1595 | 1695 | 1795 | 1895 | 1540 | 1360 | 1460 | 1560 | 1660 | 1760 | 1340 | 1290 | 1455 | 310 | Φ90 × 550 |
GPZ(2009)30DX | 1585 | 1685 | 1785 | 1885 | 1985 | 1600 | 1430 | 1530 | 1630 | 1730 | 1830 | 1380 | 1340 | 1520 | 320 | Φ95 × 600 |
GPZ(2009)32.5DX | 1635 | 1735 | 1835 | 1935 | 2035 | 1660 | 1480 | 1580 | 1680 | 1780 | 1880 | 1440 | 1390 | 1580 | 340 | Φ95 × 600 |
GPZ(2009)35DX | 1680 | 1780 | 1880 | 1980 | 2080 | 1715 | 1530 | 1630 | 1730 | 1830 | 1930 | 1490 | 1450 | 1640 | 350 | Φ95 × 600 |
GPZ(2009)37.5DX | 1755 | 1855 | 1955 | 2055 | 2155 | 1780 | 1590 | 1690 | 1790 | 1890 | 1990 | 1540 | 1500 | 1700 | 360 | Φ100 × 650 |
GPZ(2009)40DX | 1800 | 1900 | 2000 | 2100 | 2200 | 1830 | 1630 | 1730 | 1830 | 1930 | 2030 | 1590 | 1550 | 1750 | 365 | Φ100 × 650 |
GPZ(2009)45DX | 1910 | 2010 | 2110 | 2210 | 2310 | 1950 | 1740 | 1840 | 1940 | 2040 | 2140 | 1700 | 1640 | 1860 | 390 | Φ100 × 650 |
GPZ(2009)50DX | 2000 | 2100 | 2200 | 2300 | 2400 | 2040 | 1810 | 1910 | 2010 | 2110 | 2210 | 1780 | 1720 | 1960 | 405 | Φ110 × 750 |
GPZ(2009)55DX | 2070 | 2170 | 2270 | 2370 | 2470 | 2145 | 1880 | 1980 | 2080 | 2180 | 2280 | 1880 | 1800 | 2050 | 425 | Φ110 × 750 |
GPZ(2009)60DX | 2140 | 2240 | 2340 | 2440 | 2540 | 2230 | 1950 | 2050 | 2150 | 2250 | 2350 | 1960 | 1890 | 2140 | 435 | Φ110 × 750 |
Specification (MN) | Dimension (mm) | Anchor Bolt Φ × l (mm) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | ||||||||||
±50 | ±100 | ±150 | ±200 | ±250 | ±50 | ±100 | ±150 | ±200 | ±250 | |||||||
GPZ(2009)0.4SX | 310 | 410 | 510 | 610 | 710 | 260 | 270 | 370 | 470 | 570 | 670 | 220 | 160 | 195 | 75 | Φ40 × 300 |
GPZ(2009)0.5SX | 325 | 425 | 525 | 625 | 725 | 270 | 285 | 385 | 485 | 585 | 685 | 230 | 170 | 210 | 80 | Φ40 × 300 |
GPZ(2009)0.6SX | 340 | 440 | 540 | 640 | 740 | 295 | 300 | 400 | 500 | 600 | 700 | 250 | 190 | 230 | 85 | Φ40 × 300 |
GPZ(2009)0.8SX | 365 | 465 | 565 | 665 | 765 | 320 | 325 | 425 | 525 | 625 | 725 | 275 | 210 | 260 | 90 | Φ40 × 300 |
GPZ(2009)1SX | 385 | 485 | 585 | 685 | 785 | 340 | 345 | 445 | 545 | 645 | 745 | 295 | 230 | 290 | 95 | Φ40 × 300 |
GPZ(2009)1.5SX | 435 | 535 | 635 | 735 | 835 | 390 | 395 | 495 | 595 | 695 | 795 | 345 | 270 | 345 | 100 | Φ40 × 300 |
GPZ(2009)2SX | 475 | 575 | 675 | 775 | 875 | 430 | 435 | 535 | 635 | 735 | 835 | 385 | 310 | 395 | 105 | Φ40 × 300 |
GPZ(2009)2.5SX | 510 | 610 | 710 | 810 | 910 | 465 | 470 | 570 | 670 | 770 | 870 | 420 | 350 | 445 | 115 | Φ40 × 300 |
GPZ(2009)3SX | 560 | 660 | 760 | 860 | 960 | 500 | 510 | 610 | 710 | 810 | 910 | 440 | 380 | 480 | 120 | Φ50 × 300 |
GPZ(2009)3.5SX | 590 | 690 | 790 | 890 | 990 | 530 | 540 | 640 | 740 | 840 | 940 | 470 | 410 | 515 | 125 | Φ50 × 300 |
GPZ(2009)4SX | 615 | 715 | 815 | 915 | 1015 | 555 | 565 | 665 | 765 | 865 | 965 | 495 | 435 | 550 | 130 | Φ50 × 300 |
GPZ(2009)5SX | 685 | 785 | 885 | 985 | 1085 | 615 | 625 | 725 | 825 | 925 | 1025 | 545 | 490 | 615 | 140 | Φ50 × 300 |
GPZ(2009)6SX | 730 | 830 | 930 | 1030 | 1130 | 675 | 670 | 770 | 870 | 970 | 1070 | 605 | 530 | 675 | 150 | Φ50 × 300 |
GPZ(2009)7SX | 775 | 875 | 975 | 1075 | 1175 | 725 | 715 | 815 | 915 | 1015 | 1115 | 655 | 570 | 725 | 155 | Φ50 × 300 |
GPZ(2009)8SX | 820 | 920 | 1020 | 1120 | 1220 | 775 | 755 | 855 | 955 | 1055 | 1155 | 690 | 610 | 775 | 165 | Φ55 × 350 |
GPZ(2009)9SX | 860 | 960 | 1060 | 1160 | 1260 | 820 | 795 | 895 | 995 | 1095 | 1195 | 735 | 640 | 820 | 175 | Φ55 × 350 |
GPZ(2009)10SX | 895 | 995 | 1095 | 1195 | 1295 | 865 | 830 | 930 | 1030 | 1130 | 1230 | 780 | 670 | 865 | 185 | Φ55 × 350 |
GPZ(2009)12.5SX | 985 | 1085 | 1185 | 1285 | 1385 | 970 | 915 | 1015 | 1115 | 1215 | 1315 | 870 | 760 | 970 | 200 | Φ60 × 400 |
GPZ(2009)15SX | 1060 | 1155 | 1255 | 1355 | 1455 | 1060 | 985 | 1080 | 1180 | 1280 | 1380 | 960 | 820 | 1060 | 220 | Φ60 × 400 |
GPZ(2009)17.5SX | 1145 | 1230 | 1330 | 1430 | 1530 | 1145 | 1060 | 1145 | 1245 | 1345 | 1445 | 1035 | 900 | 1145 | 240 | Φ60 × 400 |
GPZ(2009)20SX | 1225 | 1315 | 1415 | 1515 | 1615 | 1225 | 1135 | 1225 | 1325 | 1425 | 1525 | 1095 | 970 | 1225 | 255 | Φ70 × 450 |
GPZ(2009)22.5SX | 1300 | 1370 | 1470 | 1570 | 1670 | 1300 | 1200 | 1270 | 1370 | 1470 | 1570 | 1170 | 1030 | 1300 | 270 | Φ70 × 450 |
GPZ(2009)25SX | 1370 | 1425 | 1525 | 1625 | 1725 | 1370 | 1270 | 1325 | 1425 | 1525 | 1625 | 1240 | 1080 | 1370 | 280 | Φ70 × 450 |
GPZ(2009)27.5SX | 1440 | 1495 | 1595 | 1695 | 1795 | 1440 | 1330 | 1385 | 1485 | 1585 | 1685 | 1290 | 1150 | 1440 | 290 | Φ80 × 500 |
GPZ(2009)30SX | 1505 | 1545 | 1645 | 1745 | 1845 | 1505 | 1385 | 1425 | 1525 | 1625 | 1725 | 1355 | 1200 | 1505 | 300 | Φ80 × 500 |
GPZ(2009)32.5SX | 1560 | 1595 | 1695 | 1795 | 1895 | 1560 | 1440 | 1475 | 1575 | 1675 | 1775 | 1410 | 1240 | 1560 | 310 | Φ80 × 500 |
GPZ(2009)35SX | 1620 | 1660 | 1760 | 1860 | 1960 | 1620 | 1480 | 1520 | 1620 | 1720 | 1820 | 1440 | 1300 | 1620 | 320 | Φ90 × 550 |
GPZ(2009)37.5SX | 1680 | 1705 | 1805 | 1905 | 2005 | 1680 | 1540 | 1565 | 1665 | 1765 | 1865 | 1500 | 1340 | 1680 | 330 | Φ90 × 550 |
GPZ(2009)40SX | 1735 | 1750 | 1850 | 1950 | 2050 | 1735 | 1595 | 1610 | 1710 | 1810 | 1910 | 1555 | 1380 | 1735 | 340 | Φ90 × 550 |
GPZ(2009)45SX | 1840 | 1890 | 1990 | 2090 | 2190 | 1840 | 1680 | 1730 | 1830 | 1930 | 2030 | 1640 | 1480 | 1840 | 360 | Φ95 × 600 |
GPZ(2009)50SX | 1940 | 1940 | 2040 | 2140 | 2240 | 1940 | 1780 | 1780 | 1880 | 1980 | 2080 | 1740 | 1560 | 1940 | 375 | Φ95 × 600 |
GPZ(2009)55SX | 2030 | 2030 | 2110 | 2210 | 2310 | 2030 | 1870 | 1870 | 1950 | 2050 | 2150 | 1830 | 1630 | 2030 | 390 | Φ95 × 600 |
GPZ(2009)60SX | 2120 | 2120 | 2180 | 2280 | 2380 | 2120 | 1960 | 1960 | 2020 | 2120 | 2220 | 1920 | 1700 | 2120 | 405 | Φ95 × 600 |
If you need to consult the price, please contact the business department by e-mail: sales@bearing-pad.com
Hengshui JingTong Rubber Co., Ltd. will service for you!
