Popular Specifications of High Damping Rubber Bearing
High damping rubber bearing is one of most important seismic isolation rubber bearing. It has similar structure with lead rubber bearing. Here are detailed specifications and drawings of high damping rubber bearing, including rectangular and round shapes in fixed and sliding types.

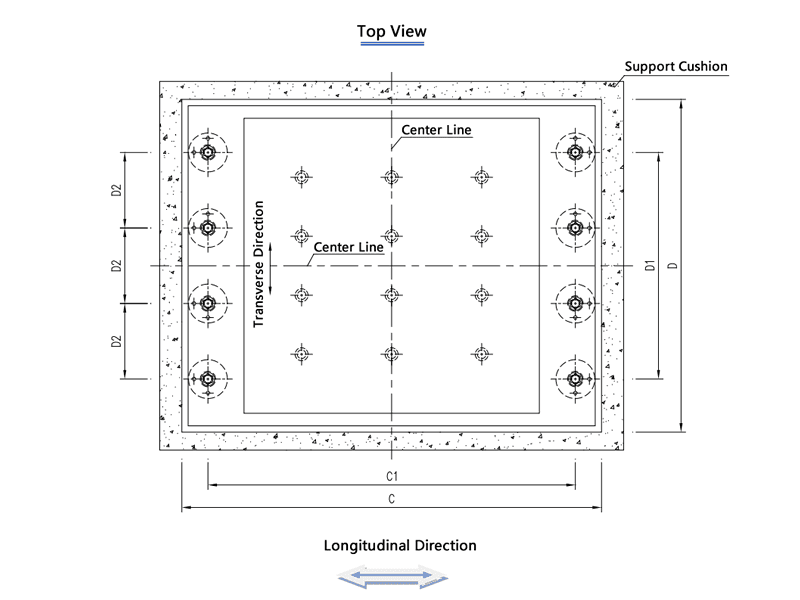

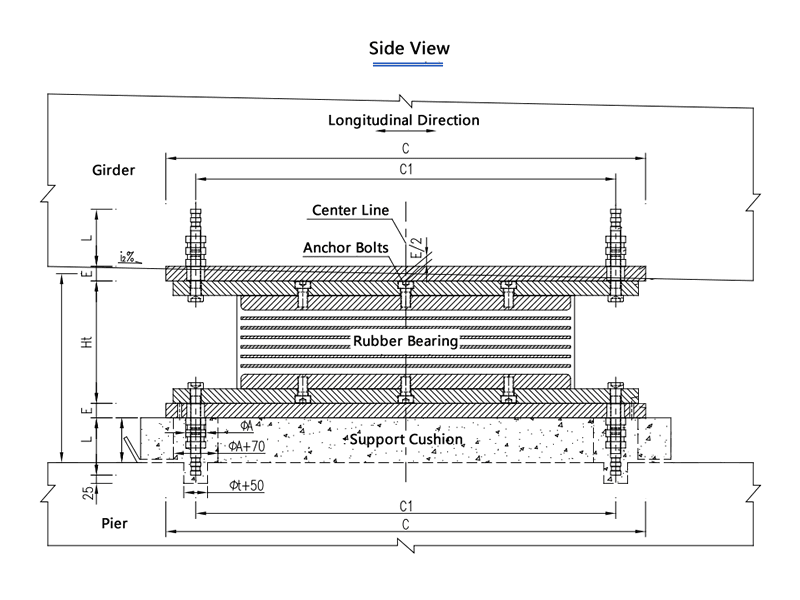

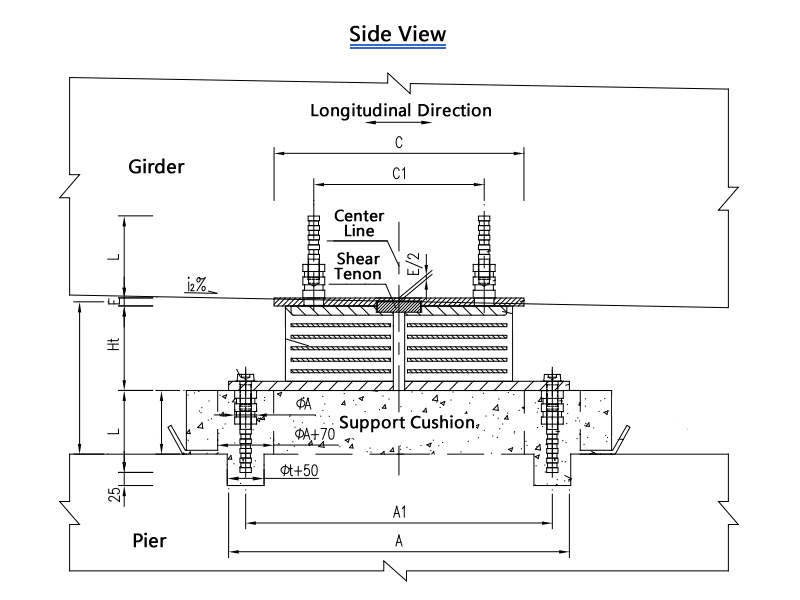

Item | Ht | Top/Bottom Embedded Plate | Hole Distance of Top and Bottom Anchor Bolts | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
X | Qy (kN) |
K1 (kN/mm) |
K2 (kN/mm) |
Kh (kN/mm) |
ξ | Kv (kN/mm) |
g (kg) |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C | D | E | C1 | D1 | D2 | ΦA | Φt | L | n unit | Vertical | Horizontal | Height | ||||||||||||
HDR(Ⅰ)-250×250-G8/8 | 121 | 480 | 330 | 20 | 390 | 170 | - | 35 | 20 | 130 | 8 | 630 | 430 | 100 | 260 | 750 | 105 | 39 | 3.09 | 0.93 | 1.30 | 15% | 478 | 57 |
HDR(Ⅰ)-250×300-G8/8 | 132 | 480 | 380 | 20 | 390 | 220 | - | 35 | 20 | 130 | 8 | 630 | 480 | 100 | 270 | 900 | 120 | 47 | 3.25 | 0.98 | 1.37 | 15% | 479 | 65 |
HDR(Ⅰ)-250×350-G8/8 | 132 | 480 | 430 | 20 | 390 | 270 | - | 35 | 20 | 130 | 8 | 630 | 530 | 100 | 270 | 1050 | 120 | 54 | 3.79 | 1.14 | 1.59 | 15% | 598 | 72 |
HDR(Ⅰ)-300×300-G8/8 | 132 | 530 | 380 | 20 | 440 | 220 | - | 35 | 20 | 130 | 8 | 680 | 480 | 100 | 270 | 1080 | 120 | 56 | 3.90 | 1.17 | 1.64 | 15% | 633 | 71 |
HDR(Ⅰ)-300×350-G8/8 | 144 | 530 | 430 | 20 | 440 | 270 | - | 35 | 20 | 130 | 8 | 680 | 530 | 100 | 280 | 1260 | 140 | 65 | 3.90 | 1.17 | 1.64 | 15% | 681 | 79 |
HDR(Ⅰ)-300×400-G8/8 | 160 | 530 | 480 | 20 | 440 | 320 | - | 35 | 20 | 130 | 8 | 680 | 580 | 100 | 290 | 1440 | 140 | 75 | 4.45 | 1.34 | 1.87 | 15% | 827 | 87 |
HDR(Ⅰ)-350×350-G8/8 | 187 | 585 | 445 | 25 | 490 | 280 | - | 35 | 20 | 130 | 8 | 730 | 550 | 100 | 330 | 1470 | 158 | 76 | 4.04 | 1.22 | 1.70 | 15% | 681 | 110 |
HDR(Ⅰ)-350×400-G8/8 | 194 | 615 | 495 | 25 | 510 | 290 | - | 45 | 24 | 155 | 8 | 760 | 600 | 100 | 340 | 1680 | 175 | 87 | 4.16 | 1.25 | 1.75 | 15% | 672 | 133 |
HDR(Ⅰ)-350×450-G8/8 | 194 | 615 | 545 | 25 | 510 | 340 | - | 45 | 24 | 155 | 8 | 760 | 650 | 100 | 340 | 1890 | 175 | 98 | 4.67 | 1.41 | 1.97 | 15% | 797 | 146 |
HDR(Ⅰ)-400×400-G8/8 | 228 | 670 | 510 | 30 | 560 | 300 | - | 45 | 24 | 155 | 8 | 810 | 610 | 100 | 380 | 1920 | 200 | 100 | 4.16 | 1.25 | 1.75 | 15% | 720 | 176 |
HDR(Ⅰ)-400×450-G8/8 | 228 | 670 | 560 | 30 | 560 | 350 | - | 45 | 24 | 155 | 8 | 810 | 660 | 100 | 380 | 2160 | 200 | 112 | 4.67 | 1.41 | 1.97 | 15% | 858 | 191 |
HDR(Ⅰ)-400×500-G8/8 | 228 | 690 | 610 | 30 | 570 | 380 | - | 50 | 27 | 170 | 8 | 820 | 710 | 110 | 390 | 2400 | 200 | 125 | 5.19 | 1.56 | 2.19 | 15% | 1000 | 218 |
HDR(Ⅰ)-450×450-G8/8 | 263 | 745 | 575 | 35 | 620 | 340 | 170 | 50 | 27 | 170 | 12 | 870 | 680 | 110 | 430 | 2430 | 220 | 126 | 4.78 | 1.44 | 2.01 | 15% | 847 | 266 |
HDR(Ⅰ)-450×500-G8/8 | 263 | 745 | 625 | 35 | 620 | 380 | 190 | 50 | 27 | 170 | 12 | 870 | 730 | 110 | 430 | 2700 | 220 | 140 | 5.31 | 1.60 | 2.24 | 15% | 991 | 287 |
HDR(Ⅰ)-450×550-G8/8 | 263 | 745 | 675 | 35 | 620 | 440 | 220 | 50 | 27 | 170 | 12 | 870 | 780 | 110 | 430 | 2970 | 220 | 154 | 5.84 | 1.76 | 2.46 | 15% | 1139 | 307 |
HDR(Ⅰ)-500×500-G8/8 | 278 | 795 | 625 | 35 | 670 | 380 | 190 | 50 | 27 | 170 | 12 | 920 | 730 | 110 | 450 | 3000 | 240 | 156 | 5.41 | 1.63 | 2.28 | 15% | 977 | 304 |
HDR(Ⅰ)-500×550-G8/8 | 278 | 795 | 675 | 35 | 670 | 440 | 220 | 50 | 27 | 170 | 12 | 920 | 780 | 110 | 450 | 3300 | 240 | 171 | 5.95 | 1.79 | 2.51 | 15% | 1125 | 326 |
HDR(Ⅰ)-500×600-G8/8 | 286 | 795 | 725 | 35 | 670 | 480 | 240 | 50 | 27 | 170 | 12 | 920 | 830 | 110 | 450 | 3600 | 260 | 187 | 5.99 | 1.81 | 2.52 | 15% | 1089 | 348 |
HDR(Ⅰ)-550×550-G8/8 | 286 | 845 | 675 | 35 | 720 | 440 | 220 | 50 | 27 | 170 | 12 | 970 | 780 | 110 | 450 | 3630 | 260 | 188 | 6.04 | 1.82 | 2.54 | 15% | 1108 | 344 |
HDR(Ⅰ)-550×600-G8/8 | 286 | 845 | 725 | 35 | 720 | 480 | 240 | 50 | 27 | 170 | 12 | 970 | 830 | 110 | 450 | 3960 | 260 | 206 | 6.59 | 1.99 | 2.78 | 15% | 1261 | 368 |
HDR(Ⅰ)-550×650-G8/8 | 294 | 845 | 775 | 35 | 720 | 540 | 270 | 50 | 27 | 170 | 12 | 970 | 880 | 110 | 460 | 4290 | 280 | 223 | 6.63 | 2.00 | 2.79 | 15% | 1223 | 391 |
HDR(Ⅰ)-600×600-G8/8 | 294 | 925 | 725 | 35 | 790 | 460 | 230 | 55 | 30 | 190 | 12 | 1050 | 830 | 110 | 460 | 4320 | 280 | 224 | 6.68 | 2.01 | 2.81 | 15% | 1240 | 409 |
HDR(Ⅰ)-600×650-G8/8 | 302 | 925 | 775 | 35 | 790 | 520 | 260 | 55 | 30 | 190 | 12 | 1050 | 880 | 110 | 470 | 4680 | 300 | 243 | 6.75 | 2.03 | 2.84 | 15% | 1217 | 434 |
HDR(Ⅰ)-600×700-G8/8 | 302 | 925 | 825 | 35 | 790 | 560 | 280 | 55 | 30 | 190 | 12 | 1050 | 930 | 110 | 470 | 5040 | 300 | 262 | 7.27 | 2.19 | 3.06 | 15% | 1357 | 460 |
HDR(Ⅰ)-650×650-G8/8 | 302 | 975 | 775 | 35 | 840 | 520 | 260 | 55 | 30 | 190 | 12 | 1100 | 880 | 110 | 470 | 5070 | 300 | 263 | 7.32 | 2.20 | 3.08 | 15% | 1373 | 456 |
HDR(Ⅰ)-650×700-G8/8 | 302 | 975 | 825 | 35 | 840 | 560 | 280 | 55 | 30 | 190 | 12 | 1100 | 930 | 110 | 470 | 5460 | 300 | 283 | 7.88 | 2.37 | 3.32 | 15% | 1534 | 482 |
HDR(Ⅰ)-650×750-G8/8 | 317 | 985 | 875 | 35 | 850 | 600 | 300 | 60 | 33 | 210 | 12 | 1110 | 980 | 120 | 490 | 5850 | 320 | 304 | 7.91 | 2.38 | 3.33 | 15% | 1492 | 526 |
HDR(Ⅰ)-700×700-G8/8 | 317 | 1035 | 825 | 35 | 900 | 540 | 270 | 60 | 33 | 210 | 12 | 1160 | 930 | 120 | 490 | 5880 | 320 | 305 | 7.95 | 2.40 | 3.35 | 15% | 1507 | 521 |
HDR(Ⅰ)-700×750-G8/8 | 325 | 1035 | 875 | 35 | 900 | 600 | 300 | 60 | 33 | 210 | 12 | 1160 | 980 | 120 | 500 | 6300 | 340 | 327 | 8.02 | 2.42 | 3.38 | 15% | 1480 | 550 |
HDR(Ⅰ)-700×800-G8/8 | 325 | 1035 | 925 | 35 | 900 | 640 | 320 | 60 | 33 | 210 | 12 | 1160 | 1030 | 120 | 500 | 6720 | 340 | 349 | 8.56 | 2.58 | 3.60 | 15% | 1628 | 578 |
HDR(Ⅰ)-750×750-G8/8 | 333 | 1115 | 875 | 35 | 970 | 580 | 290 | 65 | 36 | 225 | 12 | 1240 | 980 | 130 | 520 | 6750 | 360 | 350 | 8.12 | 2.45 | 3.42 | 15% | 1465 | 601 |
HDR(Ⅰ)-750×800-G8/8 | 333 | 1115 | 925 | 35 | 970 | 620 | 310 | 65 | 36 | 225 | 12 | 1240 | 1030 | 130 | 520 | 7200 | 360 | 374 | 8.66 | 2.61 | 3.64 | 15% | 1613 | 632 |
HDR(Ⅰ)-750×850-G8/8 | 333 | 1115 | 975 | 35 | 970 | 680 | 340 | 65 | 36 | 225 | 12 | 1240 | 1080 | 130 | 520 | 7650 | 360 | 397 | 9.20 | 2.77 | 3.87 | 15% | 1764 | 662 |
HDR(Ⅰ)-800×800-G8/8 | 348 | 1165 | 925 | 35 | 1020 | 630 | 210 | 65 | 36 | 225 | 16 | 1290 | 1030 | 130 | 540 | 7680 | 380 | 399 | 8.75 | 2.64 | 3.68 | 15% | 1596 | 679 |
HDR(Ⅰ)-800×850-G8/8 | 348 | 1165 | 975 | 35 | 1020 | 660 | 220 | 65 | 36 | 225 | 16 | 1290 | 1080 | 130 | 540 | 8160 | 380 | 423 | 9.29 | 2.80 | 3.91 | 15% | 1747 | 711 |
HDR(Ⅰ)-800×900-G8/8 | 348 | 1165 | 1025 | 35 | 1020 | 720 | 240 | 65 | 36 | 225 | 16 | 1290 | 1130 | 130 | 540 | 8640 | 380 | 448 | 9.84 | 2.96 | 4.14 | 15% | 1901 | 743 |
HDR(Ⅰ)-850×850-G8/8 | 356 | 1215 | 975 | 35 | 1070 | 660 | 220 | 65 | 36 | 225 | 16 | 1340 | 1080 | 130 | 540 | 8670 | 400 | 450 | 9.38 | 2.83 | 3.95 | 15% | 1727 | 738 |
HDR(Ⅰ)-850×900-G8/8 | 356 | 1215 | 1025 | 35 | 1070 | 720 | 240 | 65 | 36 | 225 | 16 | 1340 | 1130 | 130 | 540 | 9180 | 400 | 476 | 9.93 | 2.99 | 4.18 | 15% | 1881 | 771 |
HDR(Ⅰ)-850×950-G8/8 | 356 | 1215 | 1075 | 35 | 1070 | 780 | 260 | 65 | 36 | 225 | 16 | 1340 | 1180 | 130 | 540 | 9690 | 400 | 503 | 10.49 | 3.16 | 4.41 | 15% | 2038 | 804 |
HDR(Ⅰ)-900×900-G8/8 | 371 | 1265 | 1025 | 35 | 1120 | 720 | 240 | 65 | 36 | 225 | 16 | 1390 | 1130 | 130 | 560 | 9720 | 420 | 504 | 10.02 | 3.02 | 4.22 | 15% | 1860 | 799 |
HDR(Ⅰ)-900×950-G8/8 | 371 | 1265 | 1075 | 35 | 1120 | 780 | 260 | 65 | 36 | 225 | 16 | 1390 | 1180 | 130 | 560 | 10260 | 420 | 532 | 10.57 | 3.19 | 4.45 | 15% | 2016 | 834 |
HDR(Ⅰ)-900×1000-G8/8 | 371 | 1265 | 1125 | 35 | 1120 | 810 | 270 | 65 | 36 | 225 | 16 | 1390 | 1230 | 130 | 560 | 10800 | 420 | 561 | 11.13 | 3.35 | 4.69 | 15% | 2175 | 869 |
HDR(Ⅰ)-950×950-G8/8 | 379 | 1315 | 1075 | 35 | 1170 | 780 | 260 | 65 | 36 | 225 | 16 | 1440 | 1180 | 130 | 570 | 10830 | 440 | 562 | 10.65 | 3.21 | 4.48 | 15% | 1993 | 863 |
HDR(Ⅰ)-950×1000-G8/8 | 379 | 1345 | 1125 | 35 | 1190 | 810 | 270 | 70 | 39 | 245 | 16 | 1460 | 1230 | 130 | 570 | 11400 | 440 | 592 | 11.21 | 3.38 | 4.72 | 15% | 2152 | 939 |
HDR(Ⅰ)-1000×1000-G8/8 | 387 | 1395 | 1125 | 35 | 1240 | 810 | 270 | 70 | 39 | 245 | 16 | 1510 | 1230 | 130 | 570 | 12000 | 460 | 623 | 11.29 | 3.40 | 4.75 | 15% | 2127 | 970 |
HDR(Ⅰ)-250×250-G10/8 | 132 | 480 | 330 | 20 | 390 | 170 | - | 35 | 20 | 130 | 8 | 630 | 430 | 100 | 270 | 750 | 120 | 51 | 3.67 | 1.08 | 1.51 | 15% | 485 | 57 |
HDR(Ⅰ)-250×300-G10/8 | 138 | 480 | 380 | 20 | 390 | 220 | - | 35 | 20 | 130 | 8 | 630 | 480 | 100 | 270 | 900 | 135 | 61 | 3.91 | 1.15 | 1.61 | 15% | 502 | 65 |
HDR(Ⅰ)-250×350-G10/8 | 138 | 480 | 430 | 20 | 390 | 270 | - | 35 | 20 | 130 | 8 | 630 | 530 | 100 | 270 | 1050 | 135 | 71 | 4.57 | 1.35 | 1.88 | 15% | 626 | 72 |
HDR(Ⅰ)-300×300-G10/8 | 144 | 530 | 380 | 20 | 440 | 220 | - | 35 | 20 | 130 | 8 | 680 | 480 | 100 | 280 | 1080 | 150 | 73 | 4.23 | 1.25 | 1.74 | 15% | 537 | 71 |
HDR(Ⅰ)-300×350-G10/8 | 151 | 560 | 430 | 20 | 460 | 230 | - | 45 | 24 | 155 | 8 | 710 | 530 | 100 | 290 | 1260 | 158 | 85 | 4.70 | 1.39 | 1.93 | 15% | 713 | 89 |
HDR(Ⅰ)-300×400-G10/8 | 180 | 560 | 480 | 20 | 460 | 280 | - | 45 | 24 | 155 | 8 | 710 | 580 | 100 | 310 | 1440 | 175 | 97 | 4.83 | 1.43 | 1.99 | 15% | 701 | 98 |
HDR(Ⅰ)-350×350-G10/8 | 207 | 615 | 445 | 25 | 510 | 240 | - | 45 | 24 | 155 | 8 | 760 | 550 | 100 | 350 | 1470 | 193 | 99 | 4.48 | 1.32 | 1.84 | 15% | 604 | 121 |
HDR(Ⅰ)-350×400-G10/8 | 207 | 635 | 495 | 25 | 520 | 270 | - | 50 | 27 | 170 | 8 | 770 | 600 | 110 | 360 | 1680 | 193 | 113 | 5.12 | 1.51 | 2.11 | 15% | 736 | 142 |
HDR(Ⅰ)-350×450-G10/8 | 207 | 635 | 545 | 25 | 520 | 320 | - | 50 | 27 | 170 | 8 | 770 | 650 | 110 | 360 | 1890 | 193 | 128 | 5.76 | 1.70 | 2.37 | 15% | 873 | 155 |
HDR(Ⅰ)-400×400-G10/8 | 243 | 690 | 510 | 30 | 570 | 280 | - | 50 | 27 | 170 | 8 | 820 | 610 | 110 | 400 | 1920 | 220 | 130 | 5.12 | 1.51 | 2.11 | 15% | 788 | 186 |
HDR(Ⅰ)-400×450-G10/8 | 243 | 690 | 560 | 30 | 570 | 330 | - | 50 | 27 | 170 | 8 | 820 | 660 | 110 | 400 | 2160 | 220 | 146 | 5.76 | 1.70 | 2.37 | 15% | 939 | 202 |
HDR(Ⅰ)-400×500-G10/8 | 258 | 720 | 610 | 30 | 590 | 360 | - | 55 | 30 | 190 | 8 | 850 | 710 | 110 | 420 | 2400 | 240 | 162 | 5.87 | 1.73 | 2.41 | 15% | 920 | 233 |
HDR(Ⅰ)-450×450-G10/8 | 293 | 785 | 575 | 35 | 650 | 300 | - | 60 | 33 | 210 | 8 | 910 | 680 | 120 | 470 | 2430 | 260 | 164 | 5.49 | 1.62 | 2.25 | 15% | 804 | 283 |
HDR(Ⅰ)-450×500-G10/8 | 293 | 785 | 625 | 35 | 650 | 350 | - | 60 | 33 | 210 | 8 | 910 | 730 | 120 | 470 | 2700 | 260 | 182 | 6.10 | 1.80 | 2.51 | 15% | 940 | 304 |
HDR(Ⅰ)-450×550-G10/8 | 293 | 785 | 675 | 35 | 650 | 400 | - | 60 | 33 | 210 | 8 | 910 | 780 | 120 | 470 | 2970 | 260 | 201 | 6.71 | 1.98 | 2.76 | 15% | 1081 | 326 |
HDR(Ⅰ)-500×500-G10/8 | 308 | 835 | 625 | 35 | 700 | 340 | 170 | 60 | 33 | 210 | 12 | 960 | 730 | 120 | 490 | 3000 | 280 | 203 | 6.29 | 1.86 | 2.58 | 15% | 951 | 339 |
HDR(Ⅰ)-500×550-G10/8 | 308 | 835 | 675 | 35 | 700 | 400 | 200 | 60 | 33 | 210 | 12 | 960 | 780 | 120 | 490 | 3300 | 280 | 223 | 6.92 | 2.04 | 2.84 | 15% | 1096 | 362 |
HDR(Ⅰ)-500×600-G10/8 | 308 | 835 | 725 | 35 | 700 | 440 | 220 | 60 | 33 | 210 | 12 | 960 | 830 | 120 | 490 | 3600 | 280 | 243 | 7.55 | 2.23 | 3.10 | 15% | 1244 | 385 |
HDR(Ⅰ)-550×550-G10/8 | 316 | 885 | 675 | 35 | 750 | 400 | 200 | 60 | 33 | 210 | 12 | 1010 | 780 | 120 | 490 | 3630 | 300 | 245 | 7.10 | 2.10 | 2.92 | 15% | 1102 | 380 |
HDR(Ⅰ)-550×600-G10/8 | 316 | 885 | 725 | 35 | 750 | 440 | 220 | 60 | 33 | 210 | 12 | 1010 | 830 | 120 | 490 | 3960 | 300 | 267 | 7.75 | 2.29 | 3.18 | 15% | 1255 | 405 |
HDR(Ⅰ)-550×650-G10/8 | 324 | 885 | 775 | 35 | 750 | 500 | 250 | 60 | 33 | 210 | 12 | 1010 | 880 | 120 | 500 | 4290 | 320 | 290 | 7.87 | 2.32 | 3.23 | 15% | 1240 | 429 |
HDR(Ⅰ)-600×600-G10/8 | 324 | 935 | 725 | 35 | 800 | 440 | 220 | 60 | 33 | 210 | 12 | 1060 | 830 | 120 | 500 | 4320 | 320 | 292 | 7.92 | 2.34 | 3.26 | 15% | 1258 | 424 |
HDR(Ⅰ)-600×650-G10/8 | 332 | 935 | 775 | 35 | 800 | 500 | 250 | 60 | 33 | 210 | 12 | 1060 | 880 | 120 | 510 | 4680 | 340 | 316 | 8.08 | 2.38 | 3.32 | 15% | 1255 | 450 |
HDR(Ⅰ)-600×700-G10/8 | 332 | 935 | 825 | 35 | 800 | 540 | 270 | 60 | 33 | 210 | 12 | 1060 | 930 | 120 | 510 | 5040 | 340 | 340 | 8.70 | 2.57 | 3.58 | 15% | 1400 | 476 |
HDR(Ⅰ)-650×650-G10/8 | 340 | 1015 | 775 | 35 | 870 | 480 | 240 | 65 | 36 | 225 | 12 | 1140 | 880 | 130 | 530 | 5070 | 360 | 342 | 8.27 | 2.44 | 3.40 | 15% | 1263 | 497 |
HDR(Ⅰ)-650×700-G10/8 | 340 | 1015 | 825 | 35 | 870 | 520 | 260 | 65 | 36 | 225 | 12 | 1140 | 930 | 130 | 530 | 5460 | 360 | 369 | 8.90 | 2.63 | 3.66 | 15% | 1411 | 525 |
HDR(Ⅰ)-650×750-G10/8 | 340 | 1015 | 875 | 35 | 870 | 580 | 290 | 65 | 36 | 225 | 12 | 1140 | 980 | 130 | 530 | 5850 | 360 | 395 | 9.54 | 2.81 | 3.92 | 15% | 1562 | 553 |
HDR(Ⅰ)-700×700-G10/8 | 355 | 1065 | 825 | 35 | 920 | 510 | 170 | 65 | 36 | 225 | 16 | 1190 | 930 | 130 | 540 | 5880 | 380 | 397 | 9.08 | 2.68 | 3.73 | 15% | 1416 | 569 |
HDR(Ⅰ)-700×750-G10/8 | 355 | 1065 | 875 | 35 | 920 | 570 | 190 | 65 | 36 | 225 | 16 | 1190 | 980 | 130 | 540 | 6300 | 380 | 426 | 9.73 | 2.87 | 4.00 | 15% | 1570 | 599 |
HDR(Ⅰ)-700×800-G10/8 | 370 | 1065 | 925 | 35 | 920 | 630 | 210 | 65 | 36 | 225 | 16 | 1190 | 1030 | 130 | 560 | 6720 | 400 | 454 | 9.86 | 2.91 | 4.05 | 15% | 1558 | 628 |
HDR(Ⅰ)-750×750-G10/8 | 370 | 1115 | 875 | 35 | 970 | 570 | 190 | 65 | 36 | 225 | 16 | 1240 | 980 | 130 | 560 | 6750 | 400 | 456 | 9.91 | 2.92 | 4.07 | 15% | 1572 | 623 |
HDR(Ⅰ)-750×800-G10/8 | 378 | 1115 | 925 | 35 | 970 | 630 | 210 | 65 | 36 | 225 | 16 | 1240 | 1030 | 130 | 570 | 7200 | 420 | 486 | 10.06 | 2.97 | 4.14 | 15% | 1570 | 653 |
HDR(Ⅰ)-750×850-G10/8 | 378 | 1115 | 975 | 35 | 970 | 660 | 220 | 65 | 36 | 225 | 16 | 1240 | 1080 | 130 | 570 | 7650 | 420 | 517 | 10.69 | 3.16 | 4.39 | 15% | 1717 | 684 |
HDR(Ⅰ)-800×800-G10/8 | 386 | 1165 | 925 | 35 | 1020 | 630 | 210 | 65 | 36 | 225 | 16 | 1290 | 1030 | 130 | 570 | 7680 | 440 | 519 | 10.25 | 3.02 | 4.21 | 15% | 1577 | 679 |
HDR(Ⅰ)-800×850-G10/8 | 386 | 1165 | 975 | 35 | 1020 | 660 | 220 | 65 | 36 | 225 | 16 | 1290 | 1080 | 130 | 570 | 8160 | 440 | 551 | 10.89 | 3.21 | 4.47 | 15% | 1726 | 711 |
HDR(Ⅰ)-800×900-G10/8 | 386 | 1195 | 1025 | 35 | 1040 | 690 | 230 | 70 | 39 | 245 | 16 | 1310 | 1130 | 130 | 570 | 8640 | 440 | 584 | 11.53 | 3.40 | 4.74 | 15% | 1878 | 781 |
HDR(Ⅰ)-850×850-G10/8 | 394 | 1245 | 975 | 35 | 1090 | 660 | 220 | 70 | 39 | 245 | 16 | 1360 | 1080 | 130 | 580 | 8670 | 460 | 586 | 11.06 | 3.26 | 4.55 | 15% | 1730 | 775 |
HDR(Ⅰ)-850×900-G10/8 | 394 | 1245 | 1025 | 35 | 1090 | 690 | 230 | 70 | 39 | 245 | 16 | 1360 | 1130 | 130 | 580 | 9180 | 460 | 620 | 11.72 | 3.46 | 4.81 | 15% | 1885 | 809 |
HDR(Ⅰ)-850×950-G10/8 | 394 | 1245 | 1075 | 35 | 1090 | 750 | 250 | 70 | 39 | 245 | 16 | 1360 | 1180 | 130 | 580 | 9690 | 460 | 655 | 12.37 | 3.65 | 5.08 | 15% | 2042 | 843 |
HDR(Ⅰ)-900×900-G10/8 | 416 | 1315 | 1025 | 35 | 1150 | 690 | 230 | 75 | 42 | 260 | 16 | 1430 | 1130 | 140 | 610 | 9720 | 480 | 657 | 11.89 | 3.51 | 4.89 | 15% | 1887 | 872 |
HDR(Ⅰ)-900×950-G10/8 | 416 | 1315 | 1075 | 35 | 1150 | 720 | 240 | 75 | 42 | 260 | 16 | 1430 | 1180 | 140 | 610 | 10260 | 480 | 693 | 12.55 | 3.70 | 5.16 | 15% | 2045 | 908 |
HDR(Ⅰ)-900×1000-G10/8 | 424 | 1315 | 1125 | 35 | 1150 | 780 | 260 | 75 | 42 | 260 | 16 | 1430 | 1230 | 140 | 620 | 10800 | 500 | 730 | 12.68 | 3.74 | 5.21 | 15% | 2034 | 944 |
HDR(Ⅰ)-950×950-G10/8 | 424 | 1365 | 1075 | 35 | 1200 | 720 | 240 | 75 | 42 | 260 | 16 | 1480 | 1180 | 140 | 620 | 10830 | 500 | 732 | 12.72 | 3.75 | 5.23 | 15% | 2045 | 938 |
HDR(Ⅰ)-950×1000-G10/8 | 432 | 1365 | 1125 | 35 | 1200 | 780 | 260 | 75 | 42 | 260 | 16 | 1480 | 1230 | 140 | 630 | 11400 | 520 | 770 | 12.87 | 3.80 | 5.29 | 15% | 2041 | 975 |
HDR(Ⅰ)-1000×1000-G10/8 | 440 | 1435 | 1125 | 35 | 1260 | 750 | 250 | 80 | 45 | 280 | 16 | 1540 | 1230 | 140 | 640 | 12000 | 540 | 811 | 13.05 | 3.85 | 5.36 | 15% | 2045 | 1045 |
Note:
- G8—Shear Modulus is 8
- G10—Shear Modulus is 10
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- X—Allowable Shear Displacement
- Qy—Yield Force
- K1—First Stiffness
- K2—Second Stiffness
- Kh—Horizontal Equivalent Stiffness
- ξ—Equivalent Damping Ratio
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
- Shear Displacement = Shear Strain × Rubber Thickness
- Design Shear Strain γ0=1.0
- Test Shear Strain γs=1.5
- Shear Strain Tolerance γe = 2.0
- Shear Strain Limitation γu = 3.0

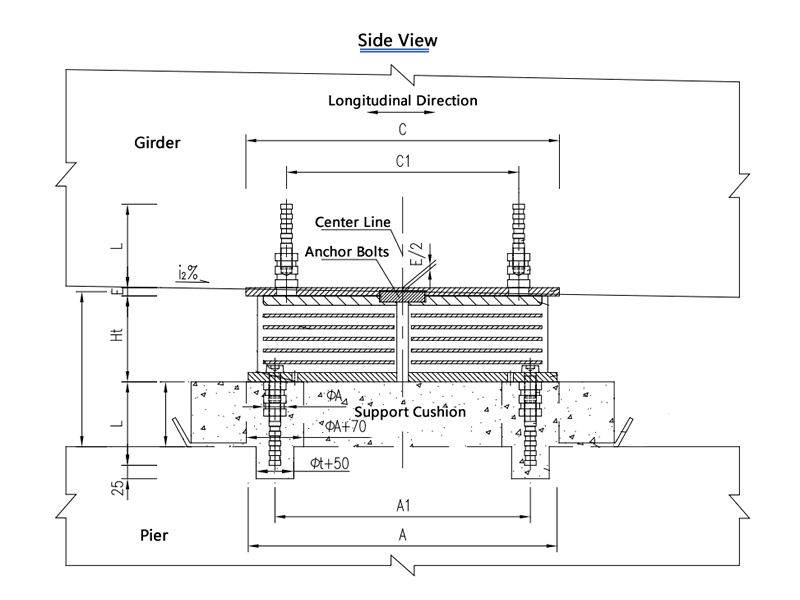

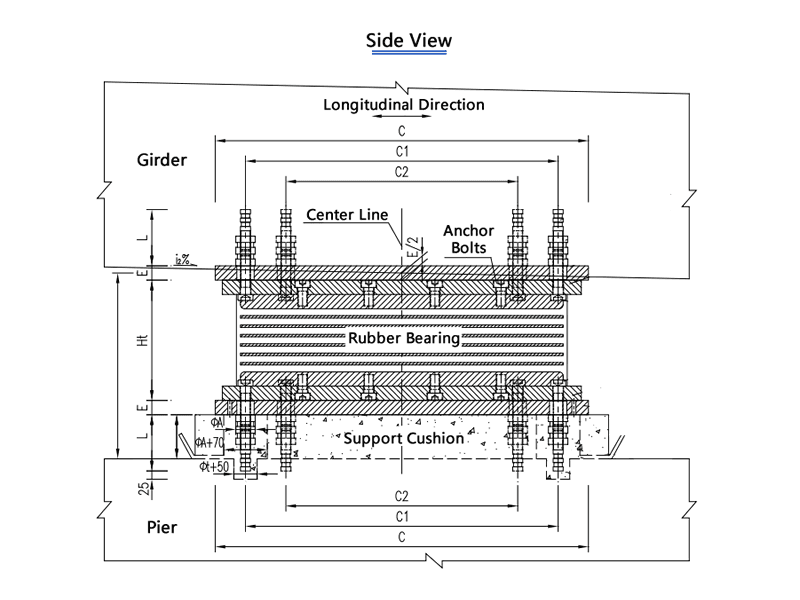

Item | Ht | Top/bottom embedded plate | Hole Distance of Top and Bottom Anchor Bolts | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
X | Qy (kN) |
K1 (kN/mm) |
K2 (kN/mm) |
Kh (kN/mm) |
ξ | Kv (kN/mm) |
g (kg) |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

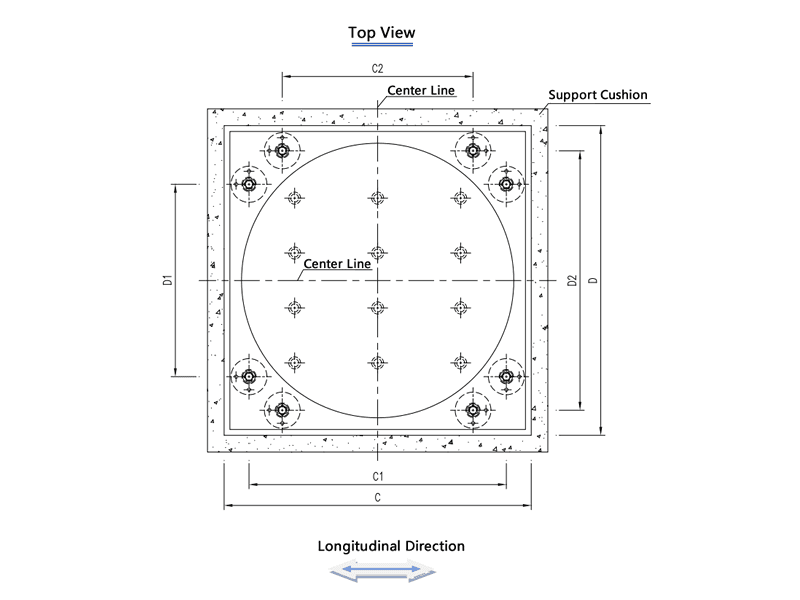

C | D | E | C1 | D1 | C2 | D2 | ΦA | Φt | L | n unit | Vertical | Horizontal | Height | ||||||||||||
HDR(Ⅰ)-D250-G8/8 | 121 | 340 | 340 | 20 | 260 | 260 | - | - | 30 | 16 | 105 | 8 | 490 | 490 | 100 | 260 | 589 | 105 | 31 | 2.43 | 0.73 | 1.02 | 15% | 282 | 41 |
HDR(Ⅰ)-D275-G8/8 | 137 | 380 | 380 | 20 | 290 | 290 | - | - | 35 | 20 | 130 | 8 | 530 | 530 | 100 | 270 | 713 | 105 | 37 | 2.94 | 0.89 | 1.24 | 15% | 375 | 53 |
HDR(Ⅰ)-D300-G8/8 | 147 | 390 | 390 | 20 | 300 | 300 | - | - | 35 | 20 | 130 | 8 | 540 | 540 | 100 | 280 | 848 | 123 | 44 | 3.00 | 0.90 | 1.26 | 15% | 417 | 55 |
HDR(Ⅰ)-D325-G8/8 | 160 | 410 | 410 | 20 | 320 | 320 | - | - | 35 | 20 | 130 | 8 | 560 | 560 | 100 | 290 | 995 | 140 | 52 | 3.08 | 0.93 | 1.30 | 15% | 406 | 60 |
HDR(Ⅰ)-D350-G8/8 | 160 | 440 | 440 | 20 | 340 | 340 | - | - | 35 | 20 | 130 | 8 | 580 | 580 | 100 | 290 | 1155 | 140 | 60 | 3.57 | 1.08 | 1.50 | 15% | 507 | 68 |
HDR(Ⅰ)-D375-G8/8 | 167 | 460 | 460 | 20 | 360 | 360 | - | - | 35 | 20 | 130 | 8 | 600 | 600 | 100 | 300 | 1325 | 158 | 69 | 3.64 | 1.10 | 1.53 | 15% | 493 | 74 |
HDR(Ⅰ)-D400-G8/8 | 167 | 490 | 490 | 20 | 370 | 370 | - | - | 35 | 20 | 130 | 8 | 610 | 610 | 100 | 300 | 1508 | 158 | 78 | 4.14 | 1.25 | 1.74 | 15% | 598 | 83 |
HDR(Ⅰ)-D425-G8/8 | 180 | 510 | 510 | 20 | 410 | 410 | - | - | 45 | 24 | 155 | 8 | 660 | 660 | 100 | 310 | 1702 | 175 | 88 | 4.21 | 1.27 | 1.77 | 15% | 581 | 95 |
HDR(Ⅰ)-D450-G8/8 | 180 | 540 | 540 | 20 | 430 | 430 | - | - | 45 | 24 | 155 | 8 | 680 | 680 | 100 | 310 | 1909 | 175 | 99 | 4.72 | 1.42 | 1.99 | 15% | 690 | 105 |
HDR(Ⅰ)-D500-G8/8 | 187 | 640 | 640 | 20 | 540 | 440 | 440 | 540 | 45 | 24 | 155 | 16 | 790 | 790 | 100 | 320 | 2356 | 193 | 122 | 5.30 | 1.60 | 2.23 | 15% | 782 | 155 |
HDR(Ⅰ)-D550-G8/8 | 194 | 670 | 670 | 20 | 570 | 470 | 470 | 570 | 45 | 24 | 155 | 16 | 820 | 820 | 100 | 330 | 2851 | 210 | 148 | 5.88 | 1.77 | 2.47 | 15% | 875 | 168 |
HDR(Ⅰ)-D600-G8/8 | 221 | 715 | 715 | 25 | 610 | 510 | 510 | 610 | 45 | 24 | 155 | 16 | 860 | 860 | 100 | 360 | 3393 | 228 | 176 | 6.46 | 1.94 | 2.72 | 15% | 968 | 229 |
HDR(Ⅰ)-D650-G8/8 | 234 | 755 | 755 | 25 | 640 | 540 | 540 | 640 | 45 | 24 | 155 | 16 | 890 | 890 | 100 | 380 | 3982 | 245 | 207 | 7.04 | 2.12 | 2.96 | 15% | 1061 | 252 |
HDR(Ⅰ)-D700-G8/8 | 241 | 815 | 815 | 25 | 700 | 580 | 580 | 700 | 50 | 27 | 170 | 16 | 950 | 950 | 110 | 390 | 4618 | 263 | 240 | 7.62 | 2.29 | 3.21 | 15% | 1155 | 299 |
HDR(Ⅰ)-D750-G8/8 | 248 | 855 | 855 | 25 | 730 | 620 | 620 | 730 | 50 | 27 | 170 | 16 | 980 | 980 | 110 | 400 | 5301 | 280 | 275 | 8.20 | 2.47 | 3.45 | 15% | 1248 | 325 |
HDR(Ⅰ)-D800-G8/8 | 281 | 920 | 920 | 30 | 790 | 660 | 660 | 790 | 55 | 30 | 190 | 16 | 1050 | 1050 | 110 | 440 | 6032 | 298 | 313 | 8.78 | 2.64 | 3.69 | 15% | 1342 | 450 |
HDR(Ⅰ)-D850-G8/8 | 288 | 970 | 970 | 30 | 820 | 700 | 700 | 820 | 55 | 30 | 190 | 16 | 1080 | 1080 | 110 | 450 | 6809 | 315 | 353 | 9.36 | 2.82 | 3.94 | 15% | 1436 | 495 |
HDR(Ⅰ)-D900-G8/8 | 308 | 1020 | 1020 | 30 | 880 | 740 | 740 | 880 | 60 | 33 | 210 | 16 | 1140 | 1140 | 120 | 480 | 7634 | 350 | 396 | 9.44 | 2.84 | 3.97 | 15% | 1380 | 557 |
HDR(Ⅰ)-D950-G8/8 | 363 | 1085 | 1085 | 35 | 920 | 780 | 780 | 920 | 60 | 33 | 210 | 16 | 1190 | 1190 | 120 | 540 | 8506 | 400 | 441 | 9.20 | 2.77 | 3.87 | 15% | 1420 | 716 |
HDR(Ⅰ)-D1000-G8/8 | 363 | 1135 | 1135 | 35 | 970 | 820 | 820 | 970 | 65 | 36 | 225 | 16 | 1240 | 1240 | 130 | 550 | 9425 | 400 | 489 | 10.20 | 3.07 | 4.29 | 15% | 1657 | 795 |
HDR(Ⅰ)-D1050-G8/8 | 371 | 1185 | 1185 | 35 | 1010 | 850 | 850 | 1010 | 65 | 36 | 225 | 16 | 1290 | 1290 | 130 | 560 | 10391 | 420 | 539 | 10.71 | 3.23 | 4.51 | 15% | 1740 | 858 |
HDR(Ⅰ)-D1100-G8/8 | 399 | 1250 | 1250 | 40 | 1060 | 900 | 900 | 1060 | 70 | 39 | 245 | 16 | 1350 | 1350 | 130 | 590 | 11404 | 440 | 592 | 11.22 | 3.38 | 4.72 | 15% | 1822 | 1092 |
HDR(Ⅰ)-D1150-G8/8 | 414 | 1300 | 1300 | 40 | 1100 | 930 | 930 | 1100 | 70 | 39 | 245 | 16 | 1400 | 1400 | 130 | 610 | 12464 | 460 | 647 | 11.73 | 3.53 | 4.94 | 15% | 1905 | 1172 |
HDR(Ⅰ)-D1200-G8/8 | 447 | 1350 | 1350 | 40 | 1150 | 970 | 970 | 1150 | 75 | 42 | 260 | 16 | 1450 | 1450 | 140 | 650 | 13572 | 518 | 704 | 11.35 | 3.42 | 4.78 | 15% | 1924 | 1279 |
HDR(Ⅰ)-D1250-G8/8 | 467 | 1415 | 1415 | 45 | 1190 | 1010 | 1010 | 1190 | 75 | 42 | 260 | 16 | 1520 | 1520 | 140 | 680 | 14726 | 518 | 764 | 12.32 | 3.71 | 5.19 | 15% | 2175 | 1553 |
HDR(Ⅰ)-D1300-G8/8 | 476 | 1465 | 1465 | 45 | 1240 | 1050 | 1050 | 1240 | 80 | 45 | 280 | 16 | 1570 | 1570 | 140 | 690 | 15928 | 540 | 827 | 12.77 | 3.85 | 5.37 | 15% | 2247 | 1682 |
HDR(Ⅰ)-D1350-G8/8 | 501 | 1515 | 1515 | 45 | 1280 | 1090 | 1090 | 1280 | 80 | 45 | 280 | 16 | 1620 | 1620 | 140 | 710 | 17177 | 563 | 891 | 13.22 | 3.98 | 5.56 | 15% | 2319 | 1788 |
HDR(Ⅰ)-D1400-G8/8 | 530 | 1580 | 1580 | 50 | 1340 | 1130 | 1130 | 1340 | 85 | 48 | 300 | 16 | 1680 | 1680 | 150 | 760 | 18473 | 585 | 959 | 13.67 | 4.12 | 5.75 | 15% | 2391 | 2162 |
HDR(Ⅰ)-D1450-G8/8 | 539 | 1630 | 1630 | 50 | 1370 | 1170 | 1170 | 1370 | 85 | 48 | 300 | 16 | 1730 | 1730 | 150 | 770 | 19816 | 608 | 1028 | 14.12 | 4.25 | 5.94 | 15% | 2463 | 2288 |
HDR(Ⅰ)-D1500-G8/8 | 548 | 1680 | 1680 | 50 | 1430 | 1210 | 1210 | 1430 | 95 | 52 | 320 | 16 | 1780 | 1780 | 160 | 790 | 21206 | 630 | 1101 | 14.57 | 4.39 | 6.13 | 15% | 2536 | 2477 |
HDR(Ⅰ)-D250-G10/8 | 126 | 360 | 360 | 20 | 270 | 270 | - | - | 35 | 20 | 130 | 8 | 510 | 510 | 100 | 260 | 589 | 105 | 40 | 3.29 | 0.97 | 1.35 | 15% | 373 | 48 |
HDR(Ⅰ)-D275-G10/8 | 148 | 380 | 380 | 20 | 290 | 290 | - | - | 35 | 20 | 130 | 8 | 530 | 530 | 100 | 280 | 713 | 120 | 48 | 3.49 | 1.03 | 1.43 | 15% | 380 | 53 |
HDR(Ⅰ)-D300-G10/8 | 160 | 390 | 390 | 20 | 300 | 300 | - | - | 35 | 20 | 130 | 8 | 540 | 540 | 100 | 290 | 848 | 140 | 57 | 3.56 | 1.05 | 1.46 | 15% | 423 | 55 |
HDR(Ⅰ)-D325-G10/8 | 173 | 410 | 410 | 20 | 320 | 320 | - | - | 35 | 20 | 130 | 8 | 560 | 560 | 100 | 310 | 995 | 158 | 67 | 3.71 | 1.09 | 1.52 | 15% | 425 | 60 |
HDR(Ⅰ)-D350-G10/8 | 173 | 440 | 440 | 20 | 340 | 340 | - | - | 35 | 20 | 130 | 8 | 580 | 580 | 100 | 310 | 1155 | 158 | 78 | 4.30 | 1.27 | 1.77 | 15% | 531 | 68 |
HDR(Ⅰ)-D375-G10/8 | 180 | 470 | 470 | 20 | 370 | 370 | - | - | 45 | 24 | 155 | 8 | 620 | 620 | 100 | 310 | 1325 | 175 | 90 | 4.45 | 1.31 | 1.83 | 15% | 529 | 83 |
HDR(Ⅰ)-D400-G10/8 | 180 | 490 | 490 | 20 | 390 | 390 | - | - | 45 | 24 | 155 | 8 | 640 | 640 | 100 | 310 | 1508 | 175 | 102 | 5.06 | 1.49 | 2.08 | 15% | 642 | 89 |
HDR(Ⅰ)-D425-G10/8 | 187 | 530 | 530 | 20 | 420 | 420 | - | - | 50 | 27 | 170 | 8 | 670 | 670 | 110 | 330 | 1702 | 193 | 115 | 5.19 | 1.53 | 2.13 | 15% | 637 | 106 |
HDR(Ⅰ)-D450-G10/8 | 200 | 540 | 540 | 20 | 430 | 430 | - | - | 50 | 27 | 170 | 8 | 680 | 680 | 110 | 340 | 1909 | 210 | 129 | 5.34 | 1.57 | 2.19 | 15% | 635 | 110 |
HDR(Ⅰ)-D500-G10/8 | 207 | 670 | 670 | 20 | 560 | 440 | 440 | 560 | 50 | 27 | 170 | 16 | 810 | 810 | 110 | 350 | 2356 | 228 | 159 | 6.08 | 1.79 | 2.50 | 15% | 742 | 177 |
HDR(Ⅰ)-D550-G10/8 | 220 | 700 | 700 | 20 | 590 | 480 | 480 | 590 | 50 | 27 | 170 | 16 | 840 | 840 | 110 | 360 | 2851 | 245 | 193 | 6.83 | 2.02 | 2.81 | 15% | 852 | 190 |
HDR(Ⅰ)-D600-G10/8 | 247 | 745 | 745 | 25 | 630 | 510 | 510 | 630 | 50 | 27 | 170 | 16 | 880 | 880 | 110 | 400 | 3393 | 263 | 229 | 7.59 | 2.24 | 3.12 | 15% | 963 | 256 |
HDR(Ⅰ)-D650-G10/8 | 254 | 775 | 775 | 25 | 660 | 550 | 550 | 660 | 50 | 27 | 170 | 16 | 910 | 910 | 110 | 410 | 3982 | 280 | 269 | 8.35 | 2.46 | 3.43 | 15% | 1076 | 274 |
HDR(Ⅰ)-D700-G10/8 | 274 | 845 | 845 | 25 | 720 | 590 | 590 | 720 | 55 | 30 | 190 | 16 | 980 | 980 | 110 | 430 | 4618 | 315 | 312 | 8.61 | 2.54 | 3.54 | 15% | 1062 | 330 |
HDR(Ⅰ)-D750-G10/8 | 287 | 875 | 875 | 25 | 750 | 630 | 630 | 750 | 55 | 30 | 190 | 16 | 1010 | 1010 | 110 | 440 | 5301 | 333 | 358 | 9.36 | 2.76 | 3.85 | 15% | 1173 | 350 |
HDR(Ⅰ)-D800-G10/8 | 314 | 940 | 940 | 30 | 810 | 670 | 670 | 810 | 60 | 33 | 210 | 16 | 1070 | 1070 | 120 | 480 | 6032 | 350 | 407 | 10.12 | 2.99 | 4.16 | 15% | 1284 | 483 |
HDR(Ⅰ)-D850-G10/8 | 321 | 980 | 980 | 30 | 850 | 700 | 700 | 850 | 60 | 33 | 210 | 16 | 1110 | 1110 | 120 | 490 | 6809 | 368 | 460 | 10.88 | 3.21 | 4.47 | 15% | 1397 | 519 |
HDR(Ⅰ)-D900-G10/8 | 358 | 1040 | 1040 | 30 | 900 | 750 | 750 | 900 | 65 | 36 | 225 | 16 | 1170 | 1170 | 130 | 540 | 7634 | 420 | 516 | 10.67 | 3.15 | 4.38 | 15% | 1451 | 593 |
HDR(Ⅰ)-D950-G10/8 | 386 | 1115 | 1115 | 35 | 960 | 790 | 790 | 960 | 70 | 39 | 245 | 16 | 1230 | 1230 | 130 | 570 | 8506 | 440 | 575 | 11.35 | 3.35 | 4.66 | 15% | 1555 | 791 |
HDR(Ⅰ)-D1000-G10/8 | 418 | 1145 | 1145 | 35 | 990 | 830 | 830 | 990 | 70 | 39 | 245 | 16 | 1260 | 1260 | 130 | 610 | 9425 | 495 | 637 | 11.18 | 3.30 | 4.59 | 15% | 1613 | 828 |
HDR(Ⅰ)-D1050-G10/8 | 443 | 1215 | 1215 | 35 | 1050 | 870 | 870 | 1050 | 75 | 42 | 260 | 16 | 1330 | 1330 | 140 | 640 | 10391 | 518 | 702 | 11.79 | 3.48 | 4.84 | 15% | 1708 | 942 |
HDR(Ⅰ)-D1100-G10/8 | 472 | 1250 | 1250 | 40 | 1080 | 900 | 900 | 1080 | 75 | 42 | 260 | 16 | 1360 | 1360 | 140 | 680 | 11404 | 540 | 770 | 12.40 | 3.66 | 5.09 | 15% | 1804 | 1116 |
HDR(Ⅰ)-D1150-G10/8 | 472 | 1320 | 1320 | 40 | 1140 | 950 | 950 | 1140 | 80 | 45 | 280 | 16 | 1420 | 1420 | 140 | 680 | 12464 | 540 | 842 | 13.55 | 4.00 | 5.57 | 15% | 2061 | 1256 |
HDR(Ⅰ)-D1200-G10/8 | 506 | 1350 | 1350 | 40 | 1170 | 980 | 980 | 1170 | 80 | 45 | 280 | 16 | 1450 | 1450 | 140 | 710 | 13572 | 585 | 917 | 13.62 | 4.02 | 5.60 | 15% | 1995 | 1307 |
HDR(Ⅰ)-D1250-G10/8 | 535 | 1425 | 1425 | 45 | 1230 | 1030 | 1030 | 1230 | 85 | 48 | 300 | 16 | 1530 | 1530 | 150 | 760 | 14726 | 608 | 995 | 14.23 | 4.20 | 5.85 | 15% | 2091 | 1633 |
HDR(Ⅰ)-D1300-G10/8 | 544 | 1495 | 1495 | 45 | 1290 | 1070 | 1070 | 1290 | 95 | 52 | 320 | 16 | 1600 | 1600 | 160 | 780 | 15928 | 630 | 1076 | 14.84 | 4.38 | 6.10 | 15% | 2187 | 1834 |
HDR(Ⅰ)-D1350-G10/8 | 569 | 1535 | 1535 | 45 | 1330 | 1110 | 1110 | 1330 | 95 | 52 | 320 | 16 | 1640 | 1640 | 160 | 800 | 17177 | 653 | 1160 | 15.45 | 4.56 | 6.35 | 15% | 2283 | 1920 |
HDR(Ⅰ)-D1400-G10/8 | 598 | 1580 | 1580 | 50 | 1360 | 1140 | 1140 | 1360 | 95 | 52 | 320 | 16 | 1680 | 1680 | 160 | 840 | 18473 | 675 | 1248 | 16.07 | 4.74 | 6.60 | 15% | 2380 | 2221 |
HDR(Ⅰ)-D1450-G10/8 | 607 | 1650 | 1650 | 50 | 1430 | 1190 | 1190 | 1430 | 100 | 56 | 345 | 16 | 1750 | 1750 | 170 | 860 | 19816 | 698 | 1338 | 16.68 | 4.92 | 6.85 | 15% | 2476 | 2449 |
HDR(Ⅰ)-D1500-G10/8 | 616 | 1680 | 1680 | 50 | 1460 | 1220 | 1220 | 1460 | 100 | 56 | 345 | 16 | 1780 | 1780 | 170 | 870 | 21206 | 720 | 1432 | 17.29 | 5.10 | 7.11 | 15% | 2572 | 2527 |
Note:
- G8—Shear Modulus is 8
- G10—Shear Modulus is 10
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- X—Allowable Shear Displacement
- Qy—Yield Force
- K1—First Stiffness
- K2—Second Stiffness
- Kh—Horizontal Equivalent Stiffness
- ξ—Equivalent Damping Ratio
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
- Shear Displacement = Shear Strain × Rubber Thickness
- Design Shear Strain γ0=1.0
- Test Shear Strain γs=1.5
- Shear Strain Tolerance γe = 2.0
- Shear Strain Limitation γu = 3.0

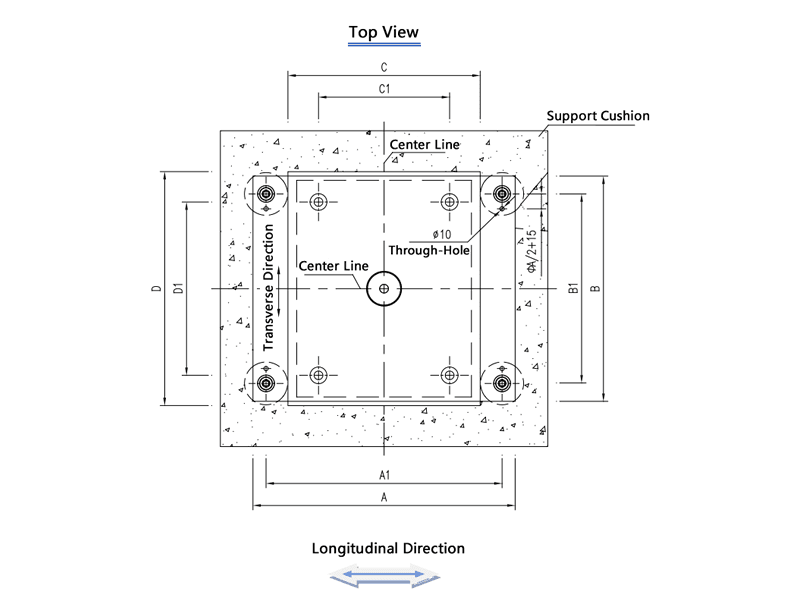

Item | Ht | Bottom Steel Plate | Top Embedded Plate | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
X | Qy (kN) |
K1 (kN/mm) |
K2 (kN/mm) |
Kh (kN/mm) |
ξ | Kv (kN/mm) |
g (kg) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | A1 | B1 | C | D | C1 | D1 | E | ΦA | Φt | L | Vertical | Horizontal | Height | ||||||||||||
HDR(Ⅱ)-250×250-G8/8 | 89 | 460 | 310 | 390 | 170 | 310 | 310 | 170 | 170 | 20 | 35 | 20 | 130 | 630 | 410 | 100 | 200 | 742 | 84 | 23 | 3.34 | 0.98 | 1.24 | 12% | 427 | 21 |
HDR(Ⅱ)-250×300-G8/8 | 89 | 460 | 360 | 390 | 220 | 310 | 360 | 170 | 220 | 20 | 35 | 20 | 130 | 630 | 460 | 100 | 200 | 892 | 84 | 28 | 4.02 | 1.18 | 1.49 | 12% | 566 | 24 |
HDR(Ⅱ)-250×350-G8/8 | 95 | 460 | 410 | 390 | 270 | 310 | 410 | 170 | 270 | 20 | 35 | 20 | 130 | 630 | 510 | 100 | 210 | 1042 | 96 | 33 | 4.11 | 1.20 | 1.53 | 12% | 546 | 26 |
HDR(Ⅱ)-300×300-G8/8 | 95 | 510 | 360 | 440 | 220 | 360 | 360 | 220 | 220 | 20 | 35 | 20 | 130 | 680 | 460 | 100 | 210 | 1072 | 96 | 34 | 4.23 | 1.24 | 1.57 | 12% | 578 | 27 |
HDR(Ⅱ)-300×350-G8/8 | 106 | 510 | 410 | 440 | 270 | 360 | 410 | 220 | 270 | 20 | 35 | 20 | 130 | 680 | 510 | 100 | 220 | 1252 | 112 | 40 | 4.23 | 1.24 | 1.57 | 12% | 627 | 29 |
HDR(Ⅱ)-300×400-G8/8 | 114 | 510 | 460 | 440 | 320 | 360 | 460 | 220 | 320 | 20 | 35 | 20 | 130 | 680 | 560 | 100 | 230 | 1432 | 112 | 45 | 4.84 | 1.42 | 1.80 | 12% | 765 | 32 |
HDR(Ⅱ)-350×350-G8/8 | 131 | 560 | 420 | 490 | 280 | 420 | 420 | 280 | 280 | 25 | 35 | 20 | 130 | 730 | 520 | 100 | 250 | 1462 | 126 | 46 | 4.39 | 1.29 | 1.63 | 12% | 630 | 41 |
HDR(Ⅱ)-350×400-G8/8 | 131 | 560 | 470 | 490 | 330 | 420 | 470 | 280 | 330 | 25 | 35 | 20 | 130 | 730 | 570 | 100 | 250 | 1672 | 126 | 53 | 5.02 | 1.47 | 1.87 | 12% | 773 | 45 |
HDR(Ⅱ)-350×450-G8/8 | 144 | 560 | 520 | 490 | 380 | 420 | 520 | 280 | 380 | 25 | 35 | 20 | 130 | 730 | 620 | 100 | 260 | 1882 | 140 | 60 | 5.09 | 1.49 | 1.89 | 12% | 746 | 49 |
HDR(Ⅱ)-400×400-G8/8 | 168 | 610 | 480 | 540 | 340 | 480 | 480 | 340 | 340 | 30 | 35 | 20 | 130 | 780 | 580 | 100 | 290 | 1912 | 160 | 61 | 4.52 | 1.33 | 1.68 | 12% | 674 | 61 |
HDR(Ⅱ)-400×450-G8/8 | 168 | 610 | 530 | 540 | 390 | 480 | 530 | 340 | 390 | 30 | 35 | 20 | 130 | 780 | 630 | 100 | 290 | 2152 | 160 | 68 | 5.09 | 1.49 | 1.89 | 12% | 806 | 67 |
HDR(Ⅱ)-400×500-G8/8 | 168 | 640 | 580 | 560 | 400 | 480 | 580 | 300 | 400 | 30 | 45 | 24 | 155 | 810 | 680 | 100 | 290 | 2392 | 160 | 76 | 5.66 | 1.66 | 2.10 | 12% | 944 | 77 |
HDR(Ⅱ)-450×450-G8/8 | 186 | 690 | 540 | 610 | 360 | 540 | 540 | 360 | 360 | 35 | 45 | 24 | 155 | 860 | 640 | 100 | 310 | 2422 | 176 | 77 | 5.21 | 1.53 | 1.94 | 12% | 799 | 92 |
HDR(Ⅱ)-450×500-G8/8 | 186 | 690 | 590 | 610 | 410 | 540 | 590 | 360 | 410 | 35 | 45 | 24 | 155 | 860 | 690 | 100 | 310 | 2692 | 176 | 85 | 5.79 | 1.70 | 2.15 | 12% | 938 | 100 |
HDR(Ⅱ)-450×550-G8/8 | 186 | 690 | 640 | 610 | 460 | 540 | 640 | 360 | 460 | 35 | 45 | 24 | 155 | 860 | 740 | 100 | 310 | 2962 | 176 | 94 | 6.37 | 1.87 | 2.37 | 12% | 1082 | 107 |
HDR(Ⅱ)-500×500-G8/8 | 201 | 760 | 590 | 670 | 390 | 590 | 590 | 390 | 390 | 35 | 50 | 27 | 170 | 920 | 690 | 110 | 330 | 2985 | 192 | 95 | 5.89 | 1.72 | 2.19 | 12% | 910 | 112 |
HDR(Ⅱ)-500×550-G8/8 | 201 | 760 | 640 | 670 | 440 | 590 | 640 | 390 | 440 | 35 | 50 | 27 | 170 | 920 | 740 | 110 | 330 | 3285 | 192 | 104 | 6.48 | 1.90 | 2.41 | 12% | 1052 | 120 |
HDR(Ⅱ)-500×600-G8/8 | 201 | 760 | 690 | 670 | 490 | 590 | 690 | 390 | 490 | 35 | 50 | 27 | 170 | 920 | 790 | 110 | 330 | 3585 | 192 | 114 | 7.07 | 2.07 | 2.63 | 12% | 1199 | 129 |
HDR(Ⅱ)-550×550-G8/8 | 209 | 840 | 640 | 740 | 420 | 640 | 640 | 420 | 420 | 35 | 55 | 30 | 190 | 1000 | 740 | 110 | 340 | 3615 | 208 | 115 | 6.58 | 1.93 | 2.45 | 12% | 1039 | 135 |
HDR(Ⅱ)-550×600-G8/8 | 209 | 840 | 690 | 740 | 470 | 640 | 690 | 420 | 470 | 35 | 55 | 30 | 190 | 1000 | 790 | 110 | 340 | 3945 | 208 | 125 | 7.18 | 2.10 | 2.67 | 12% | 1186 | 143 |
HDR(Ⅱ)-550×650-G8/8 | 209 | 840 | 740 | 740 | 520 | 640 | 740 | 420 | 520 | 35 | 55 | 30 | 190 | 1000 | 840 | 110 | 340 | 4275 | 208 | 135 | 7.78 | 2.28 | 2.89 | 12% | 1338 | 152 |
HDR(Ⅱ)-600×600-G8/8 | 217 | 890 | 690 | 790 | 470 | 690 | 690 | 470 | 470 | 35 | 55 | 30 | 190 | 1050 | 790 | 110 | 350 | 4305 | 224 | 136 | 7.28 | 2.13 | 2.71 | 12% | 1170 | 153 |
HDR(Ⅱ)-600×650-G8/8 | 217 | 890 | 740 | 790 | 520 | 690 | 740 | 470 | 520 | 35 | 55 | 30 | 190 | 1050 | 840 | 110 | 350 | 4665 | 224 | 148 | 7.89 | 2.31 | 2.93 | 12% | 1321 | 162 |
HDR(Ⅱ)-600×700-G8/8 | 217 | 890 | 790 | 790 | 570 | 690 | 790 | 470 | 570 | 35 | 55 | 30 | 190 | 1050 | 890 | 110 | 350 | 5025 | 224 | 159 | 8.49 | 2.49 | 3.16 | 12% | 1477 | 172 |
HDR(Ⅱ)-650×650-G8/8 | 225 | 950 | 740 | 850 | 500 | 740 | 740 | 500 | 500 | 35 | 60 | 33 | 210 | 1110 | 840 | 120 | 370 | 5055 | 240 | 160 | 7.98 | 2.34 | 2.97 | 12% | 1302 | 179 |
HDR(Ⅱ)-650×700-G8/8 | 225 | 950 | 790 | 850 | 550 | 740 | 790 | 500 | 550 | 35 | 60 | 33 | 210 | 1110 | 890 | 120 | 370 | 5445 | 240 | 173 | 8.59 | 2.52 | 3.19 | 12% | 1457 | 189 |
HDR(Ⅱ)-650×750-G8/8 | 240 | 950 | 840 | 850 | 600 | 740 | 840 | 500 | 600 | 35 | 60 | 33 | 210 | 1110 | 940 | 120 | 380 | 5835 | 256 | 185 | 8.63 | 2.53 | 3.21 | 12% | 1421 | 199 |
HDR(Ⅱ)-700×700-G8/8 | 240 | 1000 | 790 | 900 | 550 | 790 | 790 | 550 | 550 | 35 | 60 | 33 | 210 | 1160 | 890 | 120 | 380 | 5865 | 256 | 186 | 8.68 | 2.54 | 3.23 | 12% | 1435 | 200 |
HDR(Ⅱ)-700×750-G8/8 | 240 | 1000 | 840 | 900 | 600 | 790 | 840 | 550 | 600 | 35 | 60 | 33 | 210 | 1160 | 940 | 120 | 380 | 6285 | 256 | 199 | 9.30 | 2.72 | 3.46 | 12% | 1594 | 211 |
HDR(Ⅱ)-700×800-G8/8 | 248 | 1030 | 890 | 920 | 630 | 790 | 890 | 530 | 630 | 35 | 65 | 36 | 225 | 1190 | 990 | 130 | 400 | 6705 | 272 | 212 | 9.33 | 2.73 | 3.47 | 12% | 1555 | 229 |
HDR(Ⅱ)-750×750-G8/8 | 248 | 1080 | 840 | 970 | 580 | 840 | 840 | 580 | 580 | 35 | 65 | 36 | 225 | 1240 | 940 | 130 | 400 | 6735 | 272 | 213 | 9.38 | 2.75 | 3.49 | 12% | 1569 | 230 |
HDR(Ⅱ)-750×800-G8/8 | 256 | 1080 | 890 | 970 | 630 | 840 | 890 | 580 | 630 | 35 | 65 | 36 | 225 | 1240 | 990 | 130 | 410 | 7185 | 288 | 228 | 9.45 | 2.77 | 3.51 | 12% | 1544 | 241 |
HDR(Ⅱ)-750×850-G8/8 | 256 | 1080 | 940 | 970 | 680 | 840 | 940 | 580 | 680 | 35 | 65 | 36 | 225 | 1240 | 1040 | 130 | 410 | 7635 | 288 | 242 | 10.04 | 2.94 | 3.73 | 12% | 1691 | 253 |
HDR(Ⅱ)-800×800-G8/8 | 256 | 1160 | 890 | 1040 | 610 | 890 | 890 | 610 | 610 | 35 | 70 | 39 | 245 | 1310 | 990 | 130 | 410 | 7656 | 288 | 243 | 10.07 | 2.95 | 3.74 | 12% | 1684 | 263 |
HDR(Ⅱ)-800×850-G8/8 | 271 | 1160 | 940 | 1040 | 660 | 890 | 940 | 610 | 660 | 35 | 70 | 39 | 245 | 1310 | 1040 | 130 | 420 | 8136 | 304 | 258 | 10.14 | 2.97 | 3.77 | 12% | 1658 | 275 |
HDR(Ⅱ)-800×900-G8/8 | 271 | 1160 | 990 | 1040 | 710 | 890 | 990 | 610 | 710 | 35 | 70 | 39 | 245 | 1310 | 1090 | 130 | 420 | 8616 | 304 | 273 | 10.73 | 3.14 | 3.99 | 12% | 1807 | 287 |
HDR(Ⅱ)-850×850-G8/8 | 271 | 1210 | 940 | 1090 | 660 | 940 | 940 | 660 | 660 | 35 | 70 | 39 | 245 | 1360 | 1040 | 130 | 420 | 8646 | 304 | 274 | 10.77 | 3.16 | 4.00 | 12% | 1819 | 288 |
HDR(Ⅱ)-850×900-G8/8 | 279 | 1210 | 990 | 1090 | 710 | 940 | 990 | 660 | 710 | 35 | 70 | 39 | 245 | 1360 | 1090 | 130 | 430 | 9156 | 320 | 290 | 10.84 | 3.17 | 4.03 | 12% | 1791 | 301 |
HDR(Ⅱ)-850×950-G8/8 | 279 | 1230 | 1040 | 1100 | 740 | 940 | 1040 | 640 | 740 | 35 | 75 | 42 | 260 | 1380 | 1140 | 140 | 440 | 9666 | 320 | 306 | 11.44 | 3.35 | 4.25 | 12% | 1943 | 324 |
HDR(Ⅱ)-900×900-G8/8 | 279 | 1280 | 990 | 1150 | 690 | 990 | 990 | 690 | 690 | 35 | 75 | 42 | 260 | 1430 | 1090 | 140 | 440 | 9696 | 320 | 307 | 11.47 | 3.36 | 4.27 | 12% | 1955 | 324 |
HDR(Ⅱ)-900×950-G8/8 | 287 | 1280 | 1040 | 1150 | 740 | 990 | 1040 | 690 | 740 | 35 | 75 | 42 | 260 | 1430 | 1140 | 140 | 450 | 10236 | 336 | 324 | 11.54 | 3.38 | 4.29 | 12% | 1925 | 338 |
HDR(Ⅱ)-900×1000-G8/8 | 287 | 1280 | 1090 | 1150 | 790 | 990 | 1090 | 690 | 790 | 35 | 75 | 42 | 260 | 1430 | 1190 | 140 | 450 | 10776 | 336 | 341 | 12.15 | 3.56 | 4.52 | 12% | 2080 | 351 |
HDR(Ⅱ)-950×950-G8/8 | 295 | 1330 | 1040 | 1200 | 740 | 1040 | 1040 | 740 | 740 | 35 | 75 | 42 | 260 | 1480 | 1140 | 140 | 460 | 10806 | 352 | 342 | 11.63 | 3.41 | 4.32 | 12% | 1905 | 352 |
HDR(Ⅱ)-950×1000-G8/8 | 295 | 1350 | 1090 | 1210 | 770 | 1040 | 1090 | 720 | 770 | 35 | 80 | 45 | 280 | 1490 | 1190 | 140 | 460 | 11376 | 352 | 360 | 12.24 | 3.59 | 4.55 | 12% | 2060 | 378 |
HDR(Ⅱ)-1000×1000-G8/8 | 310 | 1400 | 1090 | 1260 | 770 | 1090 | 1090 | 770 | 770 | 35 | 80 | 45 | 280 | 1540 | 1190 | 140 | 470 | 11976 | 368 | 379 | 12.32 | 3.61 | 4.58 | 12% | 2038 | 393 |
HDR(Ⅱ)-250×250-G10/8 | 95 | 460 | 310 | 390 | 170 | 310 | 310 | 170 | 170 | 20 | 35 | 20 | 130 | 630 | 410 | 100 | 210 | 742 | 96 | 31 | 4.00 | 1.14 | 1.44 | 12% | 433 | 21 |
HDR(Ⅱ)-250×300-G10/8 | 95 | 460 | 360 | 390 | 220 | 310 | 360 | 170 | 220 | 20 | 35 | 20 | 130 | 630 | 460 | 100 | 210 | 892 | 96 | 37 | 4.81 | 1.37 | 1.73 | 12% | 574 | 24 |
HDR(Ⅱ)-250×350-G10/8 | 106 | 460 | 410 | 390 | 270 | 310 | 410 | 170 | 270 | 20 | 35 | 20 | 130 | 630 | 510 | 100 | 220 | 1042 | 108 | 43 | 5.00 | 1.42 | 1.80 | 12% | 571 | 26 |
HDR(Ⅱ)-300×300-G10/8 | 106 | 510 | 360 | 440 | 220 | 360 | 360 | 220 | 220 | 20 | 35 | 20 | 130 | 680 | 460 | 100 | 220 | 1072 | 108 | 44 | 5.14 | 1.46 | 1.85 | 12% | 605 | 27 |
HDR(Ⅱ)-300×350-G10/8 | 119 | 510 | 410 | 440 | 270 | 360 | 410 | 220 | 270 | 20 | 35 | 20 | 130 | 680 | 510 | 100 | 230 | 1252 | 126 | 52 | 5.15 | 1.46 | 1.85 | 12% | 656 | 29 |
HDR(Ⅱ)-300×400-G10/8 | 127 | 510 | 460 | 440 | 320 | 360 | 460 | 220 | 320 | 20 | 35 | 20 | 130 | 680 | 560 | 100 | 240 | 1432 | 126 | 59 | 5.89 | 1.67 | 2.12 | 12% | 801 | 32 |
HDR(Ⅱ)-350×350-G10/8 | 144 | 560 | 420 | 490 | 280 | 420 | 420 | 280 | 280 | 25 | 35 | 20 | 130 | 730 | 520 | 100 | 260 | 1462 | 140 | 60 | 5.41 | 1.54 | 1.95 | 12% | 676 | 41 |
HDR(Ⅱ)-350×400-G10/8 | 151 | 560 | 470 | 490 | 330 | 420 | 470 | 280 | 330 | 25 | 35 | 20 | 130 | 730 | 570 | 100 | 270 | 1672 | 154 | 69 | 5.63 | 1.60 | 2.02 | 12% | 685 | 45 |
HDR(Ⅱ)-350×450-G10/8 | 151 | 590 | 520 | 510 | 340 | 420 | 520 | 240 | 340 | 25 | 45 | 24 | 155 | 760 | 620 | 100 | 270 | 1882 | 154 | 77 | 6.33 | 1.80 | 2.28 | 12% | 817 | 54 |
HDR(Ⅱ)-400×400-G10/8 | 176 | 640 | 480 | 560 | 300 | 480 | 480 | 300 | 300 | 30 | 45 | 24 | 155 | 810 | 580 | 100 | 300 | 1912 | 176 | 79 | 5.63 | 1.60 | 2.03 | 12% | 738 | 66 |
HDR(Ⅱ)-400×450-G10/8 | 176 | 640 | 530 | 560 | 350 | 480 | 530 | 300 | 350 | 30 | 45 | 24 | 155 | 810 | 630 | 100 | 300 | 2152 | 176 | 89 | 6.34 | 1.80 | 2.28 | 12% | 883 | 72 |
HDR(Ⅱ)-400×500-G10/8 | 191 | 660 | 580 | 570 | 380 | 480 | 580 | 280 | 380 | 30 | 50 | 27 | 170 | 820 | 680 | 110 | 320 | 2392 | 192 | 98 | 6.46 | 1.83 | 2.32 | 12% | 868 | 82 |
HDR(Ⅱ)-450×450-G10/8 | 201 | 710 | 540 | 620 | 340 | 540 | 540 | 340 | 340 | 35 | 50 | 27 | 170 | 870 | 640 | 110 | 330 | 2422 | 192 | 100 | 6.54 | 1.86 | 2.35 | 12% | 890 | 97 |
HDR(Ⅱ)-450×500-G10/8 | 209 | 710 | 590 | 620 | 390 | 540 | 590 | 340 | 390 | 35 | 50 | 27 | 170 | 870 | 690 | 110 | 340 | 2692 | 208 | 111 | 6.71 | 1.90 | 2.41 | 12% | 890 | 104 |
HDR(Ⅱ)-450×550-G10/8 | 209 | 710 | 640 | 620 | 440 | 540 | 640 | 340 | 440 | 35 | 50 | 27 | 170 | 870 | 740 | 110 | 340 | 2962 | 208 | 122 | 7.38 | 2.10 | 2.66 | 12% | 1026 | 112 |
HDR(Ⅱ)-500×500-G10/8 | 209 | 790 | 590 | 690 | 370 | 590 | 590 | 370 | 370 | 35 | 55 | 30 | 190 | 950 | 690 | 110 | 340 | 2985 | 208 | 123 | 7.44 | 2.11 | 2.68 | 12% | 1027 | 118 |
HDR(Ⅱ)-500×550-G10/8 | 224 | 790 | 640 | 690 | 420 | 590 | 640 | 370 | 420 | 35 | 55 | 30 | 190 | 950 | 740 | 110 | 360 | 3285 | 224 | 135 | 7.60 | 2.16 | 2.73 | 12% | 1024 | 126 |
HDR(Ⅱ)-500×600-G10/8 | 224 | 790 | 690 | 690 | 470 | 590 | 690 | 370 | 470 | 35 | 55 | 30 | 190 | 950 | 790 | 110 | 360 | 3585 | 224 | 148 | 8.30 | 2.36 | 2.98 | 12% | 1167 | 134 |
HDR(Ⅱ)-550×550-G10/8 | 232 | 850 | 640 | 750 | 400 | 640 | 640 | 400 | 400 | 35 | 60 | 33 | 210 | 1010 | 740 | 120 | 370 | 3615 | 240 | 149 | 7.81 | 2.22 | 2.81 | 12% | 1034 | 141 |
HDR(Ⅱ)-550×600-G10/8 | 232 | 850 | 690 | 750 | 450 | 640 | 690 | 400 | 450 | 35 | 60 | 33 | 210 | 1010 | 790 | 120 | 370 | 3945 | 240 | 162 | 8.52 | 2.42 | 3.07 | 12% | 1181 | 150 |
HDR(Ⅱ)-550×650-G10/8 | 232 | 850 | 740 | 750 | 500 | 640 | 740 | 400 | 500 | 35 | 60 | 33 | 210 | 1010 | 840 | 120 | 370 | 4275 | 240 | 176 | 9.23 | 2.62 | 3.32 | 12% | 1332 | 159 |
HDR(Ⅱ)-600×600-G10/8 | 240 | 900 | 690 | 800 | 450 | 690 | 690 | 450 | 450 | 35 | 60 | 33 | 210 | 1060 | 790 | 120 | 380 | 4305 | 256 | 177 | 8.72 | 2.47 | 3.14 | 12% | 1187 | 159 |
HDR(Ⅱ)-600×650-G10/8 | 240 | 900 | 740 | 800 | 500 | 690 | 740 | 450 | 500 | 35 | 60 | 33 | 210 | 1060 | 840 | 120 | 380 | 4665 | 256 | 192 | 9.45 | 2.68 | 3.40 | 12% | 1341 | 169 |
HDR(Ⅱ)-600×700-G10/8 | 255 | 930 | 790 | 820 | 530 | 690 | 790 | 430 | 530 | 35 | 65 | 36 | 225 | 1090 | 890 | 130 | 410 | 5025 | 272 | 207 | 9.58 | 2.72 | 3.45 | 12% | 1327 | 186 |
HDR(Ⅱ)-650×650-G10/8 | 255 | 980 | 740 | 870 | 480 | 740 | 740 | 480 | 480 | 35 | 65 | 36 | 225 | 1140 | 840 | 130 | 410 | 5055 | 272 | 208 | 9.63 | 2.74 | 3.47 | 12% | 1343 | 186 |
HDR(Ⅱ)-650×700-G10/8 | 263 | 980 | 790 | 870 | 530 | 740 | 790 | 480 | 530 | 35 | 65 | 36 | 225 | 1140 | 890 | 130 | 420 | 5445 | 288 | 224 | 9.80 | 2.78 | 3.53 | 12% | 1341 | 197 |
HDR(Ⅱ)-650×750-G10/8 | 263 | 980 | 840 | 870 | 580 | 740 | 840 | 480 | 580 | 35 | 65 | 36 | 225 | 1140 | 940 | 130 | 420 | 5835 | 288 | 240 | 10.50 | 2.98 | 3.78 | 12% | 1487 | 207 |
HDR(Ⅱ)-700×700-G10/8 | 271 | 1060 | 790 | 940 | 510 | 790 | 790 | 510 | 510 | 35 | 70 | 39 | 245 | 1210 | 890 | 130 | 420 | 5865 | 304 | 242 | 10.00 | 2.84 | 3.60 | 12% | 1349 | 216 |
HDR(Ⅱ)-700×750-G10/8 | 271 | 1060 | 840 | 940 | 560 | 790 | 840 | 510 | 560 | 35 | 70 | 39 | 245 | 1210 | 940 | 130 | 420 | 6285 | 304 | 259 | 10.72 | 3.04 | 3.86 | 12% | 1497 | 227 |
HDR(Ⅱ)-700×800-G10/8 | 271 | 1060 | 890 | 940 | 610 | 790 | 890 | 510 | 610 | 35 | 70 | 39 | 245 | 1210 | 990 | 130 | 420 | 6705 | 304 | 276 | 11.43 | 3.25 | 4.11 | 12% | 1650 | 238 |
HDR(Ⅱ)-750×750-G10/8 | 279 | 1130 | 840 | 1000 | 540 | 840 | 840 | 540 | 540 | 35 | 75 | 42 | 260 | 1280 | 940 | 140 | 440 | 6735 | 320 | 277 | 10.91 | 3.10 | 3.93 | 12% | 1502 | 249 |
HDR(Ⅱ)-750×800-G10/8 | 279 | 1130 | 890 | 1000 | 590 | 840 | 890 | 540 | 590 | 35 | 75 | 42 | 260 | 1280 | 990 | 140 | 440 | 7185 | 320 | 296 | 11.64 | 3.30 | 4.19 | 12% | 1657 | 260 |
HDR(Ⅱ)-750×850-G10/8 | 294 | 1130 | 940 | 1000 | 640 | 840 | 940 | 540 | 640 | 35 | 75 | 42 | 260 | 1280 | 1040 | 140 | 460 | 7635 | 336 | 314 | 11.78 | 3.34 | 4.24 | 12% | 1646 | 272 |
HDR(Ⅱ)-800×800-G10/8 | 294 | 1180 | 890 | 1050 | 590 | 890 | 890 | 590 | 590 | 35 | 75 | 42 | 260 | 1330 | 990 | 140 | 460 | 7656 | 336 | 315 | 11.81 | 3.35 | 4.25 | 12% | 1640 | 273 |
HDR(Ⅱ)-800×850-G10/8 | 294 | 1180 | 940 | 1050 | 640 | 890 | 940 | 590 | 640 | 35 | 75 | 42 | 260 | 1330 | 1040 | 140 | 460 | 8136 | 336 | 335 | 12.55 | 3.56 | 4.52 | 12% | 1798 | 285 |
HDR(Ⅱ)-800×900-G10/8 | 302 | 1200 | 990 | 1060 | 670 | 890 | 990 | 570 | 670 | 35 | 80 | 45 | 280 | 1340 | 1090 | 140 | 460 | 8616 | 352 | 355 | 12.69 | 3.60 | 4.57 | 12% | 1786 | 309 |
HDR(Ⅱ)-850×850-G10/8 | 302 | 1250 | 940 | 1110 | 620 | 940 | 940 | 620 | 620 | 35 | 80 | 45 | 280 | 1390 | 1040 | 140 | 460 | 8646 | 352 | 356 | 12.73 | 3.62 | 4.58 | 12% | 1798 | 309 |
HDR(Ⅱ)-850×900-G10/8 | 317 | 1250 | 990 | 1110 | 670 | 940 | 990 | 620 | 670 | 35 | 80 | 45 | 280 | 1390 | 1090 | 140 | 480 | 9156 | 368 | 377 | 12.90 | 3.66 | 4.64 | 12% | 1794 | 322 |
HDR(Ⅱ)-850×950-G10/8 | 317 | 1250 | 1040 | 1110 | 720 | 940 | 1040 | 620 | 720 | 35 | 80 | 45 | 280 | 1390 | 1140 | 140 | 480 | 9666 | 368 | 398 | 13.62 | 3.87 | 4.90 | 12% | 1947 | 335 |
HDR(Ⅱ)-900×900-G10/8 | 325 | 1330 | 990 | 1180 | 650 | 990 | 990 | 650 | 650 | 35 | 85 | 48 | 300 | 1470 | 1090 | 150 | 500 | 9696 | 384 | 399 | 13.09 | 3.72 | 4.71 | 12% | 1799 | 349 |
HDR(Ⅱ)-900×950-G10/8 | 325 | 1330 | 1040 | 1180 | 700 | 990 | 1040 | 650 | 700 | 35 | 85 | 48 | 300 | 1470 | 1140 | 150 | 500 | 10236 | 384 | 422 | 13.82 | 3.92 | 4.97 | 12% | 1953 | 363 |
HDR(Ⅱ)-900×1000-G10/8 | 325 | 1330 | 1090 | 1180 | 750 | 990 | 1090 | 650 | 750 | 35 | 85 | 48 | 300 | 1470 | 1190 | 150 | 500 | 10776 | 384 | 444 | 14.55 | 4.13 | 5.23 | 12% | 2110 | 376 |
HDR(Ⅱ)-950×950-G10/8 | 333 | 1380 | 1040 | 1230 | 700 | 1040 | 1040 | 700 | 700 | 35 | 85 | 48 | 300 | 1520 | 1140 | 150 | 510 | 10806 | 400 | 445 | 14.01 | 3.98 | 5.04 | 12% | 1955 | 377 |
HDR(Ⅱ)-950×1000-G10/8 | 333 | 1410 | 1090 | 1250 | 710 | 1040 | 1090 | 660 | 710 | 35 | 95 | 52 | 320 | 1550 | 1190 | 160 | 520 | 11376 | 400 | 468 | 14.74 | 4.19 | 5.30 | 12% | 2113 | 415 |
HDR(Ⅱ)-1000×1000-G10/8 | 341 | 1460 | 1090 | 1300 | 710 | 1090 | 1090 | 710 | 710 | 35 | 95 | 52 | 320 | 1600 | 1190 | 160 | 520 | 11976 | 416 | 493 | 14.93 | 4.24 | 5.37 | 12% | 2113 | 430 |
Note:
- G8—Shear Modulus is 8
- G10—Shear Modulus is 10
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- X—Allowable Shear Displacement
- Qy—Yield Force
- K1—First Stiffness
- K2—Second Stiffness
- Kh—Horizontal Equivalent Stiffness
- ξ—Equivalent Damping Ratio
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
- Shear Displacement = Shear Strain × Rubber Thickness
- Design Shear Strain γ0=1.0
- Test Shear Strain γs=1.5
- Shear Strain Tolerance γe = 2.0
- Shear Strain Limitation γu = 3.0

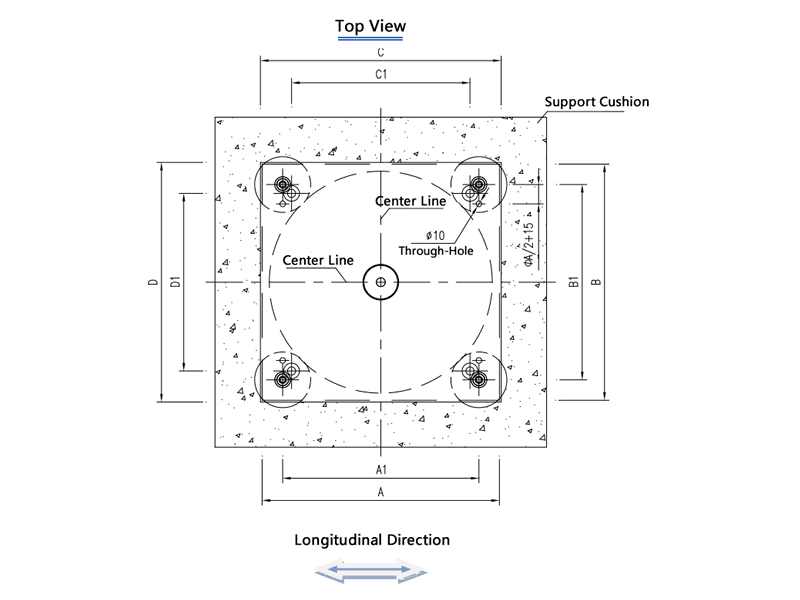

Item | Ht | Bottom Steel Plate | Top Embedded Plate | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
X | Qy (kN) |
K1 (kN/mm) |
K2 (kN/mm) |
Kh (kN/mm) |
ξ | Kv (kN/mm) |
g (kg) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | A1 | B1 | C | D | C1 | D1 | E | ΦA | Φt | L | Vertical | Horizontal | Height | ||||||||||||
HDR(Ⅱ)-D250-G8/8 | 83 | 340 | 340 | 270 | 270 | 320 | 320 | 180 | 180 | 20 | 35 | 20 | 130 | 510 | 510 | 100 | 200 | 581 | 72 | 18 | 3.05 | 0.89 | 1.14 | 12% | 333 | 22 |
HDR(Ⅱ)-D275-G8/8 | 97 | 360 | 360 | 290 | 290 | 340 | 340 | 200 | 200 | 20 | 35 | 20 | 130 | 530 | 530 | 100 | 210 | 704 | 84 | 22 | 3.17 | 0.93 | 1.18 | 12% | 330 | 24 |
HDR(Ⅱ)-D300-G8/8 | 107 | 370 | 370 | 300 | 300 | 370 | 370 | 230 | 230 | 20 | 35 | 20 | 130 | 540 | 540 | 100 | 220 | 840 | 98 | 27 | 3.24 | 0.95 | 1.21 | 12% | 372 | 28 |
HDR(Ⅱ)-D325-G8/8 | 114 | 390 | 390 | 320 | 320 | 390 | 390 | 250 | 250 | 20 | 35 | 20 | 130 | 560 | 560 | 100 | 230 | 987 | 112 | 31 | 3.34 | 0.98 | 1.24 | 12% | 366 | 30 |
HDR(Ⅱ)-D350-G8/8 | 114 | 420 | 420 | 340 | 340 | 420 | 420 | 280 | 280 | 20 | 35 | 20 | 130 | 580 | 580 | 100 | 230 | 1146 | 112 | 36 | 3.87 | 1.14 | 1.44 | 12% | 460 | 34 |
HDR(Ⅱ)-D375-G8/8 | 127 | 440 | 440 | 360 | 360 | 440 | 440 | 300 | 300 | 20 | 35 | 20 | 130 | 600 | 600 | 100 | 240 | 1317 | 126 | 42 | 3.96 | 1.16 | 1.47 | 12% | 451 | 37 |
HDR(Ⅱ)-D400-G8/8 | 127 | 470 | 470 | 370 | 370 | 470 | 470 | 330 | 330 | 20 | 35 | 20 | 130 | 610 | 610 | 100 | 240 | 1499 | 126 | 48 | 4.51 | 1.32 | 1.68 | 12% | 550 | 41 |
HDR(Ⅱ)-D425-G8/8 | 134 | 480 | 480 | 390 | 390 | 480 | 480 | 340 | 340 | 20 | 35 | 20 | 130 | 630 | 630 | 100 | 250 | 1694 | 140 | 54 | 4.58 | 1.34 | 1.70 | 12% | 538 | 42 |
HDR(Ⅱ)-D450-G8/8 | 134 | 510 | 510 | 410 | 410 | 510 | 510 | 370 | 370 | 20 | 35 | 20 | 130 | 650 | 650 | 100 | 250 | 1900 | 140 | 60 | 5.14 | 1.51 | 1.91 | 12% | 641 | 47 |
HDR(Ⅱ)-D500-G8/8 | 141 | 570 | 570 | 460 | 460 | 570 | 570 | 390 | 390 | 20 | 45 | 24 | 155 | 710 | 710 | 100 | 260 | 2341 | 154 | 74 | 5.76 | 1.69 | 2.14 | 12% | 715 | 62 |
HDR(Ⅱ)-D550-G8/8 | 148 | 620 | 620 | 500 | 500 | 620 | 620 | 440 | 440 | 20 | 45 | 24 | 155 | 750 | 750 | 100 | 260 | 2836 | 168 | 90 | 6.39 | 1.87 | 2.38 | 12% | 807 | 72 |
HDR(Ⅱ)-D600-G8/8 | 161 | 670 | 670 | 540 | 540 | 670 | 670 | 470 | 470 | 20 | 50 | 27 | 170 | 790 | 790 | 110 | 290 | 3378 | 182 | 107 | 7.03 | 2.06 | 2.61 | 12% | 899 | 86 |
HDR(Ⅱ)-D650-G8/8 | 168 | 720 | 720 | 580 | 580 | 720 | 720 | 520 | 520 | 20 | 50 | 27 | 170 | 830 | 830 | 110 | 290 | 3967 | 196 | 126 | 7.66 | 2.25 | 2.85 | 12% | 992 | 97 |
HDR(Ⅱ)-D700-G8/8 | 175 | 770 | 770 | 620 | 620 | 770 | 770 | 550 | 550 | 20 | 55 | 30 | 190 | 880 | 880 | 110 | 300 | 4603 | 210 | 146 | 8.30 | 2.43 | 3.09 | 12% | 1085 | 114 |
HDR(Ⅱ)-D750-G8/8 | 198 | 830 | 830 | 670 | 670 | 830 | 830 | 590 | 590 | 25 | 60 | 33 | 210 | 930 | 930 | 120 | 340 | 5286 | 224 | 168 | 8.94 | 2.62 | 3.32 | 12% | 1178 | 163 |
HDR(Ⅱ)-D800-G8/8 | 205 | 880 | 880 | 710 | 710 | 880 | 880 | 640 | 640 | 25 | 60 | 33 | 210 | 980 | 980 | 120 | 340 | 6017 | 238 | 191 | 9.57 | 2.80 | 3.56 | 12% | 1271 | 179 |
HDR(Ⅱ)-D850-G8/8 | 212 | 930 | 930 | 750 | 750 | 930 | 930 | 670 | 670 | 25 | 65 | 36 | 225 | 1030 | 1030 | 130 | 360 | 6786 | 252 | 215 | 10.20 | 2.99 | 3.79 | 12% | 1346 | 204 |
HDR(Ⅱ)-D900-G8/8 | 232 | 980 | 980 | 790 | 790 | 980 | 980 | 720 | 720 | 25 | 65 | 36 | 225 | 1080 | 1080 | 130 | 380 | 7611 | 280 | 241 | 10.29 | 3.02 | 3.83 | 12% | 1300 | 223 |
HDR(Ⅱ)-D950-G8/8 | 259 | 1030 | 1030 | 830 | 830 | 1030 | 1030 | 750 | 750 | 25 | 70 | 39 | 245 | 1130 | 1130 | 130 | 410 | 8482 | 320 | 269 | 10.04 | 2.94 | 3.73 | 12% | 1342 | 251 |
HDR(Ⅱ)-D1000-G8/8 | 259 | 1080 | 1080 | 870 | 870 | 1080 | 1080 | 800 | 800 | 25 | 70 | 39 | 245 | 1180 | 1180 | 130 | 410 | 9401 | 320 | 298 | 11.13 | 3.26 | 4.14 | 12% | 1570 | 272 |
HDR(Ⅱ)-D1050-G8/8 | 277 | 1140 | 1140 | 910 | 910 | 1140 | 1140 | 840 | 840 | 30 | 75 | 42 | 260 | 1240 | 1240 | 140 | 440 | 10367 | 336 | 329 | 11.68 | 3.42 | 4.34 | 12% | 1653 | 360 |
HDR(Ⅱ)-D1100-G8/8 | 292 | 1190 | 1190 | 960 | 960 | 1190 | 1190 | 870 | 870 | 30 | 80 | 45 | 280 | 1290 | 1290 | 140 | 450 | 11380 | 352 | 361 | 12.24 | 3.59 | 4.55 | 12% | 1736 | 399 |
HDR(Ⅱ)-D1150-G8/8 | 292 | 1240 | 1240 | 990 | 990 | 1240 | 1240 | 920 | 920 | 30 | 80 | 45 | 280 | 1340 | 1340 | 140 | 450 | 12430 | 352 | 394 | 13.37 | 3.92 | 4.97 | 12% | 1968 | 428 |
HDR(Ⅱ)-D1200-G8/8 | 322 | 1290 | 1290 | 1040 | 1040 | 1290 | 1290 | 950 | 950 | 30 | 85 | 48 | 300 | 1390 | 1390 | 150 | 490 | 13538 | 396 | 429 | 12.95 | 3.79 | 4.81 | 12% | 1993 | 470 |
HDR(Ⅱ)-D1250-G8/8 | 331 | 1340 | 1340 | 1080 | 1080 | 1340 | 1340 | 1000 | 1000 | 30 | 85 | 48 | 300 | 1440 | 1440 | 150 | 500 | 14692 | 414 | 466 | 13.44 | 3.94 | 5.00 | 12% | 2066 | 501 |
HDR(Ⅱ)-D1300-G8/8 | 358 | 1400 | 1400 | 1130 | 1130 | 1400 | 1400 | 1020 | 1020 | 35 | 95 | 52 | 320 | 1500 | 1500 | 160 | 540 | 15894 | 432 | 504 | 13.93 | 4.08 | 5.18 | 12% | 2139 | 642 |
HDR(Ⅱ)-D1350-G8/8 | 367 | 1450 | 1450 | 1160 | 1160 | 1450 | 1450 | 1070 | 1070 | 35 | 95 | 52 | 320 | 1550 | 1550 | 160 | 550 | 17143 | 450 | 543 | 14.43 | 4.23 | 5.36 | 12% | 2211 | 681 |
HDR(Ⅱ)-D1400-G8/8 | 376 | 1500 | 1500 | 1210 | 1210 | 1500 | 1500 | 1100 | 1100 | 35 | 100 | 56 | 345 | 1600 | 1600 | 170 | 570 | 18439 | 468 | 584 | 14.92 | 4.37 | 5.55 | 12% | 2284 | 743 |
HDR(Ⅱ)-D1450-G8/8 | 393 | 1550 | 1550 | 1250 | 1250 | 1550 | 1550 | 1150 | 1150 | 35 | 100 | 56 | 345 | 1650 | 1650 | 170 | 590 | 19782 | 486 | 627 | 15.41 | 4.52 | 5.73 | 12% | 2357 | 785 |
HDR(Ⅱ)-D1500-G8/8 | 402 | 1600 | 1600 | 1300 | 1300 | 1600 | 1600 | 1160 | 1160 | 35 | 110 | 60 | 370 | 1700 | 1700 | 170 | 590 | 21172 | 504 | 671 | 15.91 | 4.66 | 5.91 | 12% | 2430 | 860 |
HDR(Ⅱ)-D250-G10/8 | 89 | 340 | 340 | 270 | 270 | 320 | 320 | 180 | 180 | 20 | 35 | 20 | 130 | 510 | 510 | 100 | 200 | 581 | 84 | 24 | 3.58 | 1.02 | 1.29 | 12% | 324 | 22 |
HDR(Ⅱ)-D275-G10/8 | 103 | 360 | 360 | 290 | 290 | 340 | 340 | 200 | 200 | 20 | 35 | 20 | 130 | 530 | 530 | 100 | 220 | 704 | 96 | 29 | 3.80 | 1.08 | 1.37 | 12% | 335 | 24 |
HDR(Ⅱ)-D300-G10/8 | 114 | 370 | 370 | 300 | 300 | 370 | 370 | 230 | 230 | 20 | 35 | 20 | 130 | 540 | 540 | 100 | 230 | 840 | 112 | 35 | 3.89 | 1.10 | 1.40 | 12% | 377 | 28 |
HDR(Ⅱ)-D325-G10/8 | 114 | 390 | 390 | 320 | 320 | 390 | 390 | 250 | 250 | 20 | 35 | 20 | 130 | 560 | 560 | 100 | 230 | 987 | 112 | 41 | 4.57 | 1.30 | 1.64 | 12% | 484 | 30 |
HDR(Ⅱ)-D350-G10/8 | 127 | 420 | 420 | 340 | 340 | 420 | 420 | 280 | 280 | 20 | 35 | 20 | 130 | 580 | 580 | 100 | 240 | 1146 | 126 | 47 | 4.72 | 1.34 | 1.70 | 12% | 482 | 34 |
HDR(Ⅱ)-D375-G10/8 | 127 | 440 | 440 | 360 | 360 | 440 | 440 | 300 | 300 | 20 | 35 | 20 | 130 | 600 | 600 | 100 | 240 | 1317 | 126 | 54 | 5.42 | 1.54 | 1.95 | 12% | 597 | 37 |
HDR(Ⅱ)-D400-G10/8 | 134 | 470 | 470 | 370 | 370 | 470 | 470 | 330 | 330 | 20 | 35 | 20 | 130 | 610 | 610 | 100 | 250 | 1499 | 140 | 62 | 5.55 | 1.58 | 2.00 | 12% | 591 | 41 |
HDR(Ⅱ)-D425-G10/8 | 141 | 480 | 480 | 390 | 390 | 480 | 480 | 330 | 330 | 20 | 35 | 20 | 130 | 630 | 630 | 100 | 260 | 1694 | 154 | 70 | 5.70 | 1.62 | 2.05 | 12% | 589 | 42 |
HDR(Ⅱ)-D450-G10/8 | 141 | 510 | 510 | 430 | 430 | 510 | 510 | 330 | 330 | 20 | 45 | 24 | 155 | 680 | 680 | 100 | 260 | 1900 | 154 | 78 | 6.40 | 1.82 | 2.30 | 12% | 702 | 52 |
HDR(Ⅱ)-D500-G10/8 | 154 | 570 | 570 | 460 | 460 | 570 | 570 | 390 | 390 | 20 | 45 | 24 | 155 | 710 | 710 | 100 | 270 | 2341 | 168 | 96 | 7.22 | 2.05 | 2.60 | 12% | 796 | 62 |
HDR(Ⅱ)-D550-G10/8 | 174 | 620 | 620 | 500 | 500 | 620 | 620 | 420 | 420 | 20 | 50 | 27 | 170 | 750 | 750 | 110 | 300 | 2836 | 196 | 117 | 7.50 | 2.13 | 2.70 | 12% | 786 | 76 |
HDR(Ⅱ)-D600-G10/8 | 174 | 670 | 670 | 550 | 550 | 670 | 670 | 450 | 450 | 20 | 55 | 30 | 190 | 810 | 810 | 110 | 300 | 3378 | 196 | 139 | 8.93 | 2.54 | 3.21 | 12% | 1028 | 91 |
HDR(Ⅱ)-D650-G10/8 | 188 | 720 | 720 | 600 | 600 | 720 | 720 | 480 | 480 | 20 | 60 | 33 | 210 | 860 | 860 | 120 | 320 | 3967 | 224 | 163 | 9.18 | 2.61 | 3.30 | 12% | 1006 | 108 |
HDR(Ⅱ)-D700-G10/8 | 195 | 770 | 770 | 630 | 630 | 770 | 770 | 530 | 530 | 20 | 60 | 33 | 210 | 890 | 890 | 120 | 330 | 4603 | 238 | 190 | 10.03 | 2.85 | 3.61 | 12% | 1119 | 120 |
HDR(Ⅱ)-D750-G10/8 | 218 | 830 | 830 | 680 | 680 | 830 | 830 | 570 | 570 | 25 | 65 | 36 | 225 | 950 | 950 | 130 | 370 | 5286 | 252 | 218 | 10.88 | 3.09 | 3.91 | 12% | 1233 | 170 |
HDR(Ⅱ)-D800-G10/8 | 225 | 880 | 880 | 730 | 730 | 880 | 880 | 600 | 600 | 25 | 70 | 39 | 245 | 1000 | 1000 | 130 | 370 | 6017 | 266 | 248 | 11.73 | 3.33 | 4.22 | 12% | 1349 | 195 |
HDR(Ⅱ)-D850-G10/8 | 232 | 930 | 930 | 760 | 760 | 930 | 930 | 650 | 650 | 25 | 70 | 39 | 245 | 1030 | 1030 | 130 | 380 | 6786 | 280 | 279 | 12.56 | 3.57 | 4.52 | 12% | 1445 | 213 |
HDR(Ⅱ)-D900-G10/8 | 274 | 980 | 980 | 810 | 810 | 980 | 980 | 680 | 680 | 25 | 75 | 42 | 260 | 1090 | 1090 | 140 | 430 | 7611 | 336 | 313 | 11.74 | 3.33 | 4.22 | 12% | 1367 | 242 |
HDR(Ⅱ)-D950-G10/8 | 274 | 1030 | 1030 | 850 | 850 | 1030 | 1030 | 710 | 710 | 25 | 80 | 45 | 280 | 1130 | 1130 | 140 | 430 | 8482 | 336 | 349 | 13.09 | 3.72 | 4.71 | 12% | 1613 | 273 |
HDR(Ⅱ)-D1000-G10/8 | 303 | 1080 | 1080 | 890 | 890 | 1080 | 1080 | 760 | 760 | 25 | 80 | 45 | 280 | 1180 | 1180 | 140 | 460 | 9401 | 378 | 387 | 12.89 | 3.66 | 4.64 | 12% | 1677 | 293 |
HDR(Ⅱ)-D1050-G10/8 | 330 | 1140 | 1140 | 940 | 940 | 1140 | 1140 | 800 | 800 | 30 | 85 | 48 | 300 | 1240 | 1240 | 150 | 500 | 10367 | 396 | 427 | 13.57 | 3.85 | 4.88 | 12% | 1774 | 385 |
HDR(Ⅱ)-D1100-G10/8 | 339 | 1190 | 1190 | 980 | 980 | 1190 | 1190 | 810 | 810 | 30 | 95 | 52 | 320 | 1290 | 1290 | 160 | 520 | 11380 | 414 | 469 | 14.25 | 4.05 | 5.13 | 12% | 1871 | 436 |
HDR(Ⅱ)-D1150-G10/8 | 348 | 1240 | 1240 | 1020 | 1020 | 1240 | 1240 | 860 | 860 | 30 | 95 | 52 | 320 | 1340 | 1340 | 160 | 530 | 12430 | 432 | 512 | 14.92 | 4.23 | 5.37 | 12% | 1948 | 464 |
HDR(Ⅱ)-D1200-G10/8 | 365 | 1290 | 1290 | 1070 | 1070 | 1290 | 1290 | 890 | 890 | 30 | 100 | 56 | 345 | 1390 | 1390 | 170 | 550 | 13538 | 450 | 557 | 15.60 | 4.43 | 5.61 | 12% | 2045 | 515 |
HDR(Ⅱ)-D1250-G10/8 | 374 | 1340 | 1340 | 1110 | 1110 | 1340 | 1340 | 940 | 940 | 30 | 100 | 56 | 345 | 1440 | 1440 | 170 | 560 | 14692 | 468 | 605 | 16.28 | 4.62 | 5.85 | 12% | 2142 | 546 |
HDR(Ⅱ)-D1300-G10/8 | 393 | 1400 | 1400 | 1150 | 1150 | 1400 | 1400 | 960 | 960 | 35 | 110 | 60 | 370 | 1500 | 1500 | 170 | 590 | 15894 | 486 | 654 | 16.95 | 4.81 | 6.10 | 12% | 2239 | 695 |
HDR(Ⅱ)-D1350-G10/8 | 418 | 1450 | 1450 | 1190 | 1190 | 1450 | 1450 | 1010 | 1010 | 35 | 110 | 60 | 370 | 1550 | 1550 | 170 | 610 | 17143 | 504 | 706 | 17.63 | 5.01 | 6.34 | 12% | 2336 | 734 |
HDR(Ⅱ)-D1400-G10/8 | 436 | 1500 | 1500 | 1240 | 1240 | 1500 | 1500 | 1040 | 1040 | 35 | 115 | 64 | 395 | 1600 | 1600 | 180 | 640 | 18439 | 540 | 759 | 17.70 | 5.03 | 6.37 | 12% | 2273 | 803 |
HDR(Ⅱ)-D1450-G10/8 | 445 | 1550 | 1550 | 1280 | 1280 | 1550 | 1550 | 1090 | 1090 | 35 | 115 | 64 | 395 | 1650 | 1650 | 180 | 650 | 19782 | 558 | 815 | 18.38 | 5.22 | 6.61 | 12% | 2369 | 845 |
HDR(Ⅱ)-D1500-G10/8 | 454 | 1600 | 1600 | 1330 | 1330 | 1600 | 1600 | 1120 | 1120 | 35 | 120 | 68 | 420 | 1700 | 1700 | 190 | 670 | 21172 | 576 | 872 | 19.06 | 5.41 | 6.85 | 12% | 2466 | 919 |
Note:
- G8—Shear Modulus is 8
- G10—Shear Modulus is 10
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- X—Allowable Shear Displacement
- Qy—Yield Force
- K1—First Stiffness
- K2—Second Stiffness
- Kh—Horizontal Equivalent Stiffness
- ξ—Equivalent Damping Ratio
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
- Shear Displacement = Shear Strain × Rubber Thickness
- Design Shear Strain γ0=1.0
- Test Shear Strain γs=1.5
- Shear Strain Tolerance γe = 2.0
- Shear Strain Limitation γu = 3.0

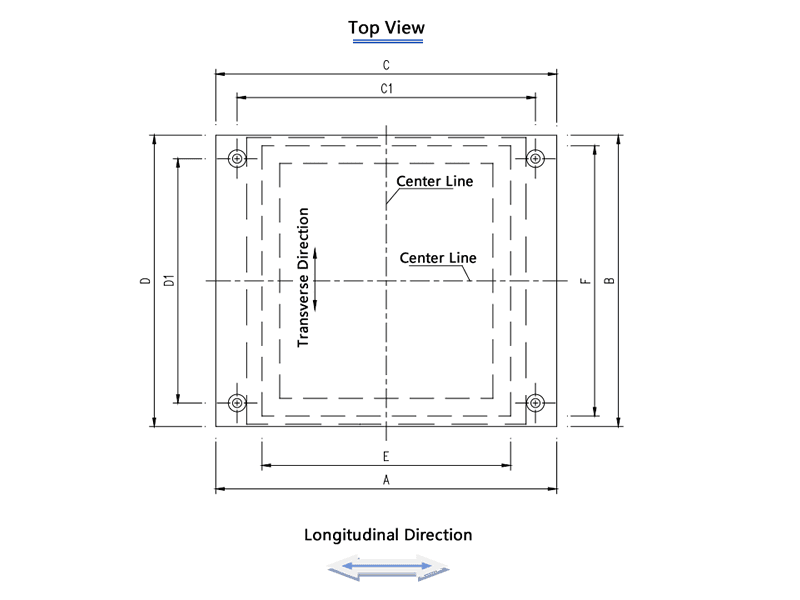

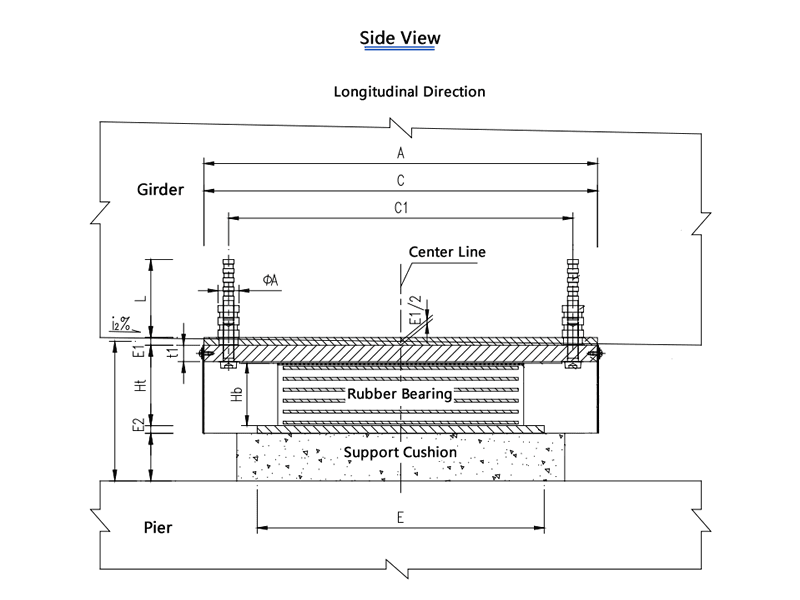

Item | Ht | Top Embedded Plate | Hole distance of Top Anchor Bolts | Bottom Embedded Plate | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
Q (kN) |
K1 (kN/mm) |
Kv (kN/mm) |
Embedded Parts Weight (Kg) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A ±100 |
A ±150 |
B | E1 | C1 ±100 |
C1 ±150 |
D1 | E | F | E2 | ΦA | Φt | L | Vertical | Horizontal | Height | g ±100 |
g ±150 |
|||||||
HDR-250×250-H/8 | 112 | 650 | 750 | 380 | 20 | 540 | 640 | 240 | 370 | 370 | 10 | 35 | 20 | 130 | 570 | 570 | 100 | 240 | 750 | 23 | 2.40 | 328 | 53 | 59 |
HDR-250×300-H/8 | 112 | 650 | 750 | 430 | 20 | 540 | 640 | 290 | 370 | 370 | 10 | 35 | 20 | 130 | 570 | 620 | 100 | 240 | 900 | 27 | 2.88 | 429 | 58 | 65 |
HDR-250×350-H/8 | 112 | 650 | 750 | 480 | 20 | 540 | 640 | 340 | 370 | 370 | 10 | 35 | 20 | 130 | 570 | 670 | 100 | 240 | 1050 | 32 | 3.36 | 536 | 64 | 71 |
HDR-300×300-H/8 | 119 | 700 | 800 | 430 | 20 | 590 | 690 | 290 | 420 | 420 | 10 | 35 | 20 | 130 | 620 | 620 | 100 | 240 | 1080 | 32 | 3.02 | 434 | 65 | 72 |
HDR-300×350-H/8 | 119 | 700 | 800 | 480 | 20 | 590 | 690 | 340 | 420 | 420 | 10 | 35 | 20 | 130 | 620 | 670 | 100 | 240 | 1260 | 38 | 3.53 | 545 | 70 | 78 |
HDR-300×400-H/8 | 119 | 700 | 800 | 530 | 20 | 590 | 690 | 390 | 420 | 420 | 10 | 35 | 20 | 130 | 620 | 720 | 100 | 240 | 1440 | 43 | 4.03 | 661 | 76 | 84 |
HDR-350×350-H/8 | 119 | 750 | 850 | 480 | 20 | 640 | 740 | 340 | 470 | 470 | 10 | 35 | 20 | 130 | 670 | 670 | 100 | 240 | 1470 | 44 | 4.11 | 689 | 78 | 85 |
HDR-350×400-H/8 | 126 | 750 | 850 | 530 | 20 | 640 | 740 | 390 | 470 | 470 | 10 | 35 | 20 | 130 | 670 | 720 | 100 | 250 | 1680 | 50 | 4.18 | 664 | 84 | 92 |
HDR-350×450-H/8 | 126 | 750 | 850 | 580 | 20 | 640 | 740 | 440 | 470 | 470 | 10 | 35 | 20 | 130 | 670 | 770 | 100 | 250 | 1890 | 57 | 4.70 | 788 | 89 | 99 |
HDR-400×400-H/8 | 128 | 800 | 900 | 530 | 20 | 690 | 790 | 390 | 520 | 520 | 10 | 35 | 20 | 130 | 720 | 720 | 100 | 250 | 1920 | 58 | 4.78 | 813 | 92 | 100 |
HDR-400×450-H/8 | 135 | 800 | 900 | 580 | 20 | 690 | 790 | 440 | 520 | 570 | 10 | 35 | 20 | 130 | 720 | 770 | 100 | 260 | 2160 | 65 | 4.84 | 784 | 100 | 109 |
HDR-400×500-H/8 | 135 | 800 | 900 | 630 | 20 | 690 | 790 | 490 | 520 | 620 | 10 | 35 | 20 | 130 | 720 | 820 | 100 | 260 | 2400 | 72 | 5.37 | 914 | 108 | 118 |
HDR-450×450-H/8 | 142 | 850 | 950 | 580 | 20 | 740 | 840 | 440 | 570 | 570 | 10 | 35 | 20 | 130 | 770 | 770 | 100 | 270 | 2430 | 73 | 4.95 | 775 | 107 | 116 |
HDR-450×500-H/8 | 142 | 850 | 950 | 630 | 20 | 740 | 840 | 490 | 570 | 620 | 10 | 35 | 20 | 130 | 770 | 820 | 100 | 270 | 2700 | 81 | 5.50 | 906 | 116 | 126 |
HDR-450×550-H/8 | 142 | 850 | 950 | 680 | 20 | 740 | 840 | 540 | 570 | 670 | 10 | 35 | 20 | 130 | 770 | 870 | 100 | 270 | 2970 | 89 | 6.05 | 1041 | 125 | 135 |
HDR-500×500-H/8 | 149 | 900 | 1000 | 630 | 20 | 790 | 890 | 490 | 620 | 620 | 10 | 35 | 20 | 130 | 820 | 820 | 100 | 270 | 3000 | 90 | 5.60 | 893 | 123 | 133 |
HDR-500×550-H/8 | 149 | 900 | 1000 | 680 | 20 | 790 | 890 | 540 | 620 | 670 | 10 | 35 | 20 | 130 | 820 | 870 | 100 | 270 | 3300 | 99 | 6.16 | 1029 | 133 | 143 |
HDR-500×600-H/8 | 149 | 900 | 1000 | 730 | 20 | 790 | 890 | 590 | 620 | 720 | 10 | 35 | 20 | 130 | 820 | 920 | 100 | 270 | 3600 | 108 | 6.72 | 1169 | 142 | 153 |
HDR-550×550-H/8 | 156 | 950 | 1050 | 680 | 20 | 840 | 940 | 540 | 670 | 670 | 10 | 35 | 20 | 130 | 870 | 870 | 100 | 280 | 3630 | 109 | 6.25 | 1013 | 140 | 151 |
HDR-550×600-H/8 | 156 | 950 | 1050 | 730 | 20 | 840 | 940 | 590 | 670 | 720 | 10 | 35 | 20 | 130 | 870 | 920 | 100 | 280 | 3960 | 119 | 6.82 | 1153 | 151 | 162 |
HDR-550×650-H/8 | 156 | 950 | 1050 | 780 | 20 | 840 | 940 | 640 | 670 | 770 | 10 | 35 | 20 | 130 | 870 | 970 | 100 | 280 | 4290 | 129 | 7.39 | 1296 | 161 | 173 |
HDR-600×600-H/8 | 168 | 1000 | 1100 | 730 | 25 | 890 | 990 | 590 | 720 | 720 | 10 | 35 | 20 | 130 | 920 | 920 | 100 | 300 | 4320 | 130 | 6.91 | 1134 | 188 | 202 |
HDR-600×650-H/8 | 168 | 1000 | 1100 | 780 | 25 | 890 | 990 | 640 | 720 | 770 | 10 | 35 | 20 | 130 | 920 | 970 | 100 | 300 | 4680 | 140 | 7.48 | 1277 | 201 | 216 |
HDR-600×700-H/8 | 168 | 1000 | 1100 | 830 | 25 | 890 | 990 | 690 | 720 | 820 | 10 | 35 | 20 | 130 | 920 | 1020 | 100 | 300 | 5040 | 151 | 8.06 | 1424 | 213 | 230 |
HDR-650×650-H/8 | 183 | 1050 | 1150 | 780 | 25 | 940 | 1040 | 640 | 770 | 770 | 20 | 35 | 20 | 130 | 970 | 970 | 100 | 320 | 5070 | 152 | 7.57 | 1255 | 258 | 273 |
HDR-650×700-H/8 | 183 | 1050 | 1150 | 830 | 25 | 940 | 1040 | 690 | 770 | 820 | 20 | 35 | 20 | 130 | 970 | 1020 | 100 | 320 | 5460 | 164 | 8.15 | 1402 | 274 | 290 |
HDR-650×750-H/8 | 183 | 1050 | 1150 | 880 | 25 | 940 | 1040 | 740 | 770 | 870 | 20 | 35 | 20 | 130 | 970 | 1070 | 100 | 320 | 5850 | 176 | 8.73 | 1552 | 291 | 308 |
HDR-700×700-H/8 | 190 | 1100 | 1200 | 830 | 25 | 990 | 1090 | 690 | 820 | 820 | 20 | 35 | 20 | 130 | 1020 | 1020 | 100 | 330 | 5880 | 176 | 8.23 | 1378 | 289 | 305 |
HDR-700×750-H/8 | 190 | 1100 | 1200 | 880 | 25 | 990 | 1090 | 740 | 820 | 870 | 20 | 35 | 20 | 130 | 1020 | 1070 | 100 | 330 | 6300 | 189 | 8.82 | 1527 | 306 | 323 |
HDR-700×800-H/8 | 190 | 1100 | 1200 | 930 | 25 | 990 | 1090 | 790 | 820 | 920 | 20 | 35 | 20 | 130 | 1020 | 1120 | 100 | 330 | 6720 | 202 | 9.40 | 1680 | 323 | 341 |
HDR-750×750-H/8 | 197 | 1190 | 1290 | 880 | 25 | 1050 | 1150 | 710 | 870 | 870 | 20 | 45 | 24 | 155 | 1070 | 1070 | 100 | 330 | 6750 | 203 | 8.89 | 1501 | 331 | 349 |
HDR-750×800-H/8 | 197 | 1190 | 1290 | 930 | 25 | 1050 | 1150 | 760 | 870 | 920 | 20 | 45 | 24 | 155 | 1070 | 1120 | 100 | 330 | 7200 | 216 | 9.48 | 1653 | 350 | 368 |
HDR-750×850-H/8 | 197 | 1190 | 1290 | 980 | 25 | 1050 | 1150 | 810 | 870 | 970 | 20 | 45 | 24 | 155 | 1070 | 1170 | 100 | 330 | 7650 | 230 | 10.08 | 1808 | 368 | 388 |
HDR-800×800-H/8 | 204 | 1240 | 1340 | 930 | 25 | 1100 | 1200 | 760 | 920 | 920 | 20 | 45 | 24 | 155 | 1120 | 1120 | 100 | 340 | 7680 | 230 | 9.55 | 1625 | 366 | 385 |
HDR-800×850-H/8 | 204 | 1240 | 1340 | 980 | 25 | 1100 | 1200 | 810 | 920 | 970 | 20 | 45 | 24 | 155 | 1120 | 1170 | 100 | 340 | 8160 | 245 | 10.15 | 1779 | 386 | 405 |
HDR-800×900-H/8 | 204 | 1240 | 1340 | 1030 | 25 | 1100 | 1200 | 860 | 920 | 1020 | 20 | 45 | 24 | 155 | 1120 | 1220 | 100 | 340 | 8640 | 259 | 10.75 | 1936 | 405 | 425 |
HDR-850×850-H/8 | 211 | 1290 | 1390 | 980 | 25 | 1150 | 1250 | 810 | 970 | 970 | 20 | 45 | 24 | 155 | 1170 | 1170 | 100 | 350 | 8670 | 260 | 10.22 | 1750 | 403 | 422 |
HDR-850×900-H/8 | 211 | 1290 | 1390 | 1030 | 25 | 1150 | 1250 | 860 | 970 | 1020 | 20 | 45 | 24 | 155 | 1170 | 1220 | 100 | 350 | 9180 | 275 | 10.82 | 1906 | 423 | 443 |
HDR-850×950-H/8 | 211 | 1290 | 1390 | 1080 | 25 | 1150 | 1250 | 910 | 970 | 1070 | 20 | 45 | 24 | 155 | 1170 | 1270 | 100 | 350 | 9690 | 291 | 11.42 | 2064 | 443 | 465 |
HDR-900×900-H/8 | 226 | 1340 | 1440 | 1030 | 25 | 1200 | 1300 | 860 | 1020 | 1020 | 20 | 45 | 24 | 155 | 1220 | 1220 | 100 | 360 | 9720 | 292 | 10.88 | 1875 | 441 | 462 |
HDR-900×950-H/8 | 226 | 1340 | 1440 | 1080 | 25 | 1200 | 1300 | 910 | 1020 | 1070 | 20 | 45 | 24 | 155 | 1220 | 1270 | 100 | 360 | 10260 | 308 | 11.49 | 2032 | 462 | 484 |
HDR-900×1000-H/8 | 233 | 1340 | 1440 | 1130 | 25 | 1200 | 1300 | 960 | 1020 | 1120 | 20 | 45 | 24 | 155 | 1220 | 1320 | 100 | 370 | 10800 | 324 | 11.51 | 1989 | 484 | 506 |
HDR-950×950-H/8 | 233 | 1390 | 1490 | 1080 | 25 | 1250 | 1350 | 910 | 1070 | 1070 | 20 | 45 | 24 | 155 | 1270 | 1270 | 100 | 370 | 10830 | 325 | 11.55 | 2000 | 481 | 503 |
HDR-950×1000-H/8 | 233 | 1390 | 1490 | 1130 | 25 | 1250 | 1350 | 960 | 1070 | 1120 | 20 | 45 | 24 | 155 | 1270 | 1320 | 100 | 370 | 11400 | 342 | 12.15 | 2159 | 504 | 526 |
HDR-1000×1000-H/8 | 240 | 1440 | 1540 | 1130 | 25 | 1300 | 1400 | 960 | 1120 | 1120 | 20 | 45 | 24 | 155 | 1320 | 1320 | 100 | 380 | 12000 | 360 | 12.21 | 2125 | 523 | 546 |
Note:
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- Q—Sliding Friction Under Design Load
- K1—Stiffness Before Sliding
- K2—Stiffness After Sliding
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
Item | Ht | Top Embedded Plate | Hole distance of Top Anchor Bolts | Bottom Embedded Plate | Sleeve/Anchor Rod/Anchor Bolts | Cushion Size | H | P (kN) |
Q (kN) |
K1 (kN/mm) |
Kv (kN/mm) |
Embedded Parts Weight(Kg) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A ±100 |
A ±150 |
B | E1 | C1 ±100 |
C1 ±150 |
D1 | E | F | E2 | ΦA | Φt | L | Vertical | Horizontal | Height | g ±100 |
g ±150 |
||||||||
HDR-D250-H/8 | 92 | 600 | 700 | 380 | 20 | 500 | 600 | 275 | 370 | 370 | 10 | 35 | 20 | 130 | 570 | 570 | 100 | 220 | 589 | 18 | 2.64 | 270 | 50 | 56 | |
HDR-D275-H/8 | 92 | 630 | 730 | 405 | 20 | 530 | 630 | 300 | 395 | 395 | 10 | 35 | 20 | 130 | 595 | 595 | 100 | 220 | 713 | 21 | 3.19 | 360 | 56 | 62 | |
HDR-D300-H/8 | 97 | 650 | 750 | 430 | 20 | 550 | 650 | 325 | 420 | 420 | 10 | 35 | 20 | 130 | 620 | 620 | 100 | 220 | 848 | 25 | 3.32 | 358 | 62 | 68 | |
HDR-D325-H/8 | 97 | 680 | 780 | 455 | 20 | 580 | 680 | 350 | 445 | 445 | 10 | 35 | 20 | 130 | 645 | 645 | 100 | 220 | 995 | 30 | 3.90 | 455 | 68 | 75 | |
HDR-D350-H/8 | 102 | 700 | 800 | 480 | 20 | 600 | 700 | 375 | 470 | 470 | 10 | 35 | 20 | 130 | 670 | 670 | 100 | 230 | 1155 | 35 | 4.02 | 449 | 74 | 81 | |
HDR-D375-H/8 | 102 | 730 | 830 | 505 | 20 | 630 | 730 | 400 | 495 | 495 | 10 | 35 | 20 | 130 | 695 | 695 | 100 | 230 | 1325 | 40 | 4.62 | 552 | 81 | 89 | |
HDR-D400-H/8 | 107 | 750 | 850 | 530 | 20 | 650 | 750 | 425 | 520 | 520 | 10 | 35 | 20 | 130 | 720 | 720 | 100 | 230 | 1508 | 45 | 4.73 | 543 | 87 | 96 | |
HDR-D425-H/8 | 107 | 780 | 880 | 555 | 20 | 680 | 780 | 450 | 545 | 545 | 10 | 35 | 20 | 130 | 745 | 745 | 100 | 230 | 1702 | 51 | 5.34 | 651 | 95 | 104 | |
HDR-D450-H/8 | 107 | 800 | 900 | 580 | 20 | 700 | 800 | 475 | 570 | 570 | 10 | 35 | 20 | 130 | 770 | 770 | 100 | 230 | 1909 | 57 | 5.98 | 773 | 102 | 111 | |
HDR-D500-H/8 | 119 | 850 | 950 | 630 | 20 | 750 | 850 | 525 | 620 | 620 | 10 | 35 | 20 | 130 | 820 | 820 | 100 | 240 | 2356 | 71 | 6.15 | 736 | 118 | 128 | |
HDR-D550-H/8 | 134 | 900 | 1000 | 680 | 20 | 800 | 900 | 575 | 670 | 670 | 10 | 35 | 20 | 130 | 870 | 870 | 100 | 260 | 2851 | 86 | 6.21 | 817 | 135 | 146 | |
HDR-D600-H/8 | 140 | 950 | 1050 | 730 | 20 | 850 | 950 | 625 | 720 | 720 | 10 | 35 | 20 | 130 | 920 | 920 | 100 | 260 | 3393 | 102 | 6.82 | 903 | 153 | 165 | |
HDR-D650-H/8 | 151 | 1000 | 1100 | 780 | 25 | 900 | 1000 | 675 | 770 | 770 | 20 | 35 | 20 | 130 | 970 | 970 | 100 | 290 | 3982 | 119 | 7.43 | 990 | 250 | 265 | |
HDR-D700-H/8 | 164 | 1050 | 1150 | 830 | 25 | 950 | 1050 | 725 | 820 | 820 | 20 | 35 | 20 | 130 | 1020 | 1020 | 100 | 300 | 4618 | 139 | 8.04 | 1078 | 281 | 297 | |
HDR-D750-H/8 | 170 | 1110 | 1210 | 880 | 25 | 980 | 1080 | 745 | 870 | 870 | 20 | 45 | 24 | 155 | 1070 | 1070 | 100 | 310 | 5301 | 159 | 8.66 | 1165 | 318 | 335 | |
HDR-D800-H/8 | 176 | 1160 | 1260 | 930 | 25 | 1030 | 1130 | 795 | 920 | 920 | 20 | 45 | 24 | 155 | 1120 | 1120 | 100 | 310 | 6032 | 181 | 9.27 | 1252 | 352 | 370 | |
HDR-D850-H/8 | 182 | 1210 | 1310 | 980 | 25 | 1080 | 1180 | 845 | 970 | 970 | 20 | 45 | 24 | 155 | 1170 | 1170 | 100 | 320 | 6809 | 204 | 9.88 | 1340 | 388 | 407 | |
HDR-D900-H/8 | 188 | 1260 | 1360 | 1030 | 25 | 1130 | 1230 | 895 | 1020 | 1020 | 20 | 45 | 24 | 155 | 1220 | 1220 | 100 | 330 | 7634 | 229 | 10.50 | 1427 | 425 | 445 | |
HDR-D950-H/8 | 201 | 1310 | 1410 | 1080 | 25 | 1180 | 1280 | 945 | 1070 | 1070 | 20 | 45 | 24 | 155 | 1270 | 1270 | 100 | 340 | 8506 | 255 | 11.11 | 1515 | 465 | 486 | |
HDR-D1000-H/8 | 207 | 1360 | 1460 | 1130 | 25 | 1230 | 1330 | 995 | 1120 | 1120 | 20 | 45 | 24 | 155 | 1320 | 1320 | 100 | 340 | 9425 | 283 | 11.72 | 1603 | 506 | 528 | |
HDR-D1050-H/8 | 213 | 1410 | 1510 | 1180 | 25 | 1280 | 1380 | 1045 | 1170 | 1170 | 20 | 45 | 24 | 155 | 1370 | 1370 | 100 | 350 | 10391 | 312 | 12.34 | 1691 | 549 | 572 | |
HDR-D1100-H/8 | 219 | 1460 | 1560 | 1230 | 25 | 1330 | 1430 | 1095 | 1220 | 1220 | 20 | 45 | 24 | 155 | 1420 | 1420 | 100 | 360 | 11404 | 342 | 12.95 | 1779 | 593 | 617 | |
HDR-D1150-H/8 | 230 | 1510 | 1610 | 1280 | 30 | 1380 | 1480 | 1145 | 1270 | 1270 | 30 | 45 | 24 | 155 | 1470 | 1470 | 100 | 380 | 12464 | 374 | 13.57 | 1866 | 842 | 873 | |
HDR-D1200-H/8 | 243 | 1560 | 1660 | 1330 | 30 | 1420 | 1520 | 1180 | 1320 | 1320 | 30 | 50 | 27 | 170 | 1520 | 1520 | 100 | 390 | 13572 | 407 | 14.18 | 1954 | 909 | 940 | |
HDR-D1250-H/8 | 249 | 1610 | 1710 | 1380 | 30 | 1470 | 1570 | 1230 | 1370 | 1370 | 30 | 50 | 27 | 170 | 1570 | 1570 | 100 | 400 | 14726 | 442 | 14.79 | 2042 | 975 | 1008 | |
HDR-D1300-H/8 | 255 | 1660 | 1760 | 1430 | 30 | 1520 | 1620 | 1280 | 1420 | 1420 | 30 | 50 | 27 | 170 | 1620 | 1620 | 100 | 400 | 15928 | 478 | 15.41 | 2130 | 1044 | 1078 | |
HDR-D1350-H/8 | 261 | 1710 | 1810 | 1480 | 30 | 1570 | 1670 | 1330 | 1470 | 1470 | 30 | 50 | 27 | 170 | 1670 | 1670 | 100 | 410 | 17177 | 515 | 16.02 | 2218 | 1115 | 1150 | |
HDR-D1400-H/8 | 267 | 1770 | 1870 | 1530 | 30 | 1610 | 1710 | 1365 | 1520 | 1520 | 30 | 55 | 30 | 190 | 1720 | 1720 | 100 | 420 | 18473 | 554 | 16.64 | 2306 | 1195 | 1231 | |
HDR-D1450-H/8 | 280 | 1820 | 1920 | 1580 | 30 | 1660 | 1760 | 1415 | 1570 | 1570 | 30 | 55 | 30 | 190 | 1770 | 1770 | 100 | 430 | 19816 | 594 | 17.25 | 2394 | 1271 | 1308 | |
HDR-D1500-H/8 | 286 | 1870 | 1970 | 1630 | 30 | 1710 | 1810 | 1465 | 1620 | 1620 | 30 | 55 | 30 | 190 | 1820 | 1820 | 100 | 440 | 21206 | 636 | 17.87 | 2482 | 1349 | 1387 |
Note:
- Ht—Overall Height of Bearing Pad
- H—Overall Height of Support
- P—Bearing Capacity
- Q—Sliding Friction Under Design Load
- K1—Stiffness Before Sliding
- K2—Stiffness After Sliding
- Kv—Compression Stiffness
- g—Embedded Parts Weight
- X—Shear Displacement of Shear Strain Tolerance
If you need to consult the price, please contact the business department by e-mail: sales@bearing-pad.com
Hengshui JingTong Rubber Co., Ltd. will service for you!
